产品特点:

一、产品简介 UHB-XJ系列离心泵是原UHB-ZK耐腐耐磨泵基础上通过改进而来的新型耐腐耐磨离心泵。其改进之处为：密封改良：由原K

联系我们

产品详情规格参数安装尺寸表资料下载

一、产品简介

UHB-XJ系列离心泵是原UHB-ZK耐腐耐磨泵基础上通过改进而来的新型耐腐耐磨离心泵。其改进之处为：
密封改良：由原K型动力密封改为了XJ集装机械密封。
叶轮改良：采用新式结构叶轮与XJ系列密封适配。
XJ系列集装式机封与原有密封技术的相比其显著特点在于：
① 密封的动环座、静环座全部采用氟塑料制作，动环、静环采用碳化硅制作，因此机封与输送液体接触的部件，都是耐强腐蚀的材质，克服了原有技术中机封局部组件材质不耐腐蚀的不足。因此改良后的XJ系列机封几乎可耐绝大数强腐蚀介质的腐蚀。
② 密封的动环座与金属安装套一体化热熔组合，减少了机封动环部的组合件，进而减少了机封的漏点，提升了机封的使用安全可靠性。
③ 优化了密封动环结构，外包套筒式动环使密封有更好的耐料浆磨损性能。
④ 经过改进后的密封结构简单，储运、安装、维护更为方便。
XJ系列密封改良后，提高了泵机密封的防腐性、耐磨性、抗泄漏性，进而提升泵机运行的安全性。且密封不易损坏和相对制造成本轻，因此还能大幅度降低用户的泵机运行成本，得到了用户的好评。

二、技术性能

① 主要技术参数：使用温度-20℃~90℃，进口直径32mm~500mm，含固量＜30%。
② 适用介质：适用温度90℃以内的酸碱类清液及料浆，含氢氟酸、氯离子等强腐蚀介质均可适用。

三、应用范围

① 新能源产业：锂电池原料的生产及回收。
② 有色金属冶业：锂、镍、钴、金、银、铜、锌、锰、稀土等金属化工冶炼、工艺流程、压滤机配用、污水处理等介质输送。
③ 硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
④ 化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
⑤ 氯碱业：盐酸、液碱、电解液等。
⑥ 水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
⑦ 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
⑧ 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
⑨ 化纤、纺织印染等其他行业。（可与我司联系后确认适用情况）

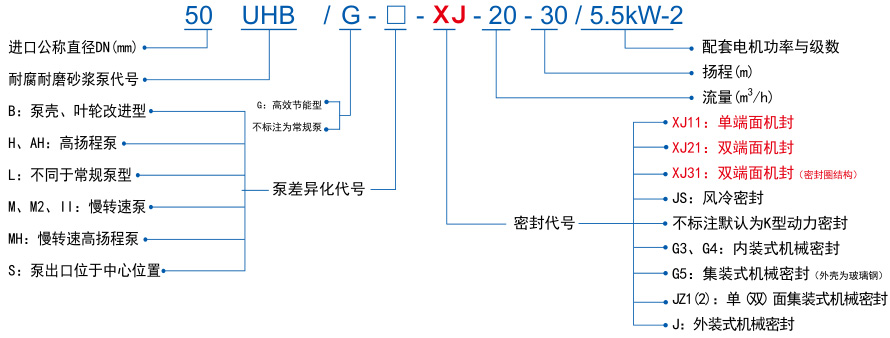

四、型号说明

五、结构简图

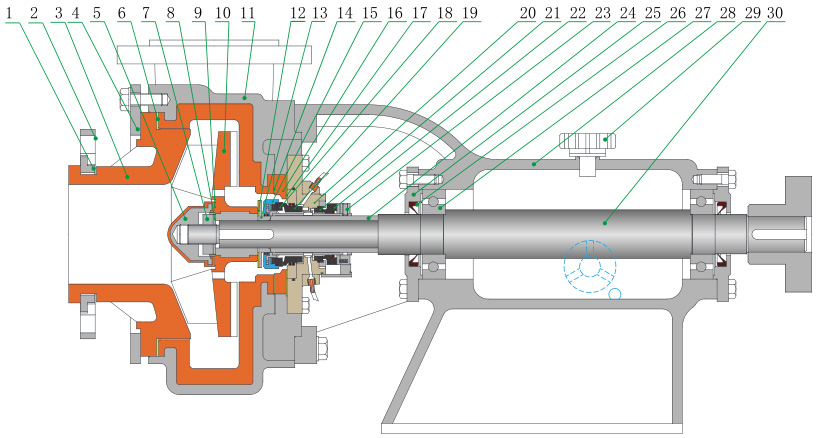

5.1 带泵盖压圈-泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
1	进口哈夫		√ 11	泵壳	UHMWPE/QT	√ 21	大气端静环	SSic
2	进口法兰		√ 12	叶轮垫	F26B	√ 22	大气端动环	聚苯酯
√ 3	泵盖	UHMWPE	√ 13	调节圈	304/F46	23	销紧螺钉
√ 4	泵盖压紧圈	A3	√ 14	机封垫块垫		√ 24	轴套	304
√ 5	锁紧螺母	UHMWPE/A3	√ 15	机封轴套	304/F46	25	轴承侧盖	HT-200
√ 6	泵盖垫	F26B	√ 16	机封垫块	A3/F46	26	轴承油封	氯丁胶
√ 7	防转螺母	A3	√ 17	机封垫	F4/FPM	27	轴承
8	华司	A3	√ 18	介质端静环	SSic	28	轴承座	HT-200
√ 9	锁紧螺母L垫	F26B	√ 19	介质端动环	SSic	29	油塞
√ 10	叶轮	UHMWPE/A3	√ 20	密封盒	PPS	30	主轴	40Cr钢

注：序号前带有“√ ”标志的为易损件，供用户采购备件参考。

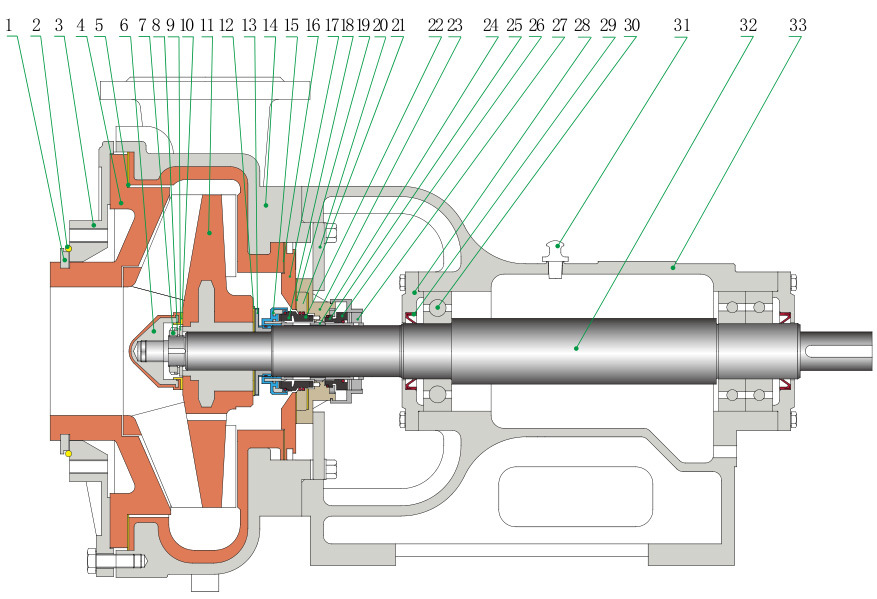

5.2 ：带泵盖板-泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
1	进口哈夫		√ 12	叶轮垫	F26B	√ 23	密封盒	玻璃钢/PPS
√2	O形密封圈	FPM	13	调节圈	304/F46	√ 24	机封轴套	304/F46
3	泵盖板	QT	√ 14	泵壳	UHMWPE/QT	√ 25	大气端静环	SSic
√ 4	泵盖	UHMWPE	√ 15	机封轴套	304/F46	√26	大气端动环	SSic
√ 5	泵盖垫	氯丁胶	√ 16	机封垫块垫	FPM	27	锁紧螺钉
√ 6	锁紧螺母	UHMWPE/A3	√ 17	机封垫块	A3/F46	28	轴承侧盖	HT-200
√ 7	防转螺母	A3	√ 18	介质端静环	SSic	29	轴承油封	氯丁胶
√8	止退圈	A3	√ 19	机封垫	F4/FPM	30	轴承
9	华司	A3	20	机封压盖	A3	31	油塞
√ 10	锁紧螺母L垫	F26B	√ 21	隔盘套	A3/F46	32	主轴	40Cr钢
√ 11	叶轮	UHMWPE/A3	√ 22	介质端动环	SSic	33	轴承座	HT-200

注：序号前带有“√ ”标志的为易损件，供用户采购备件参考。

六、密封结构简图及简介

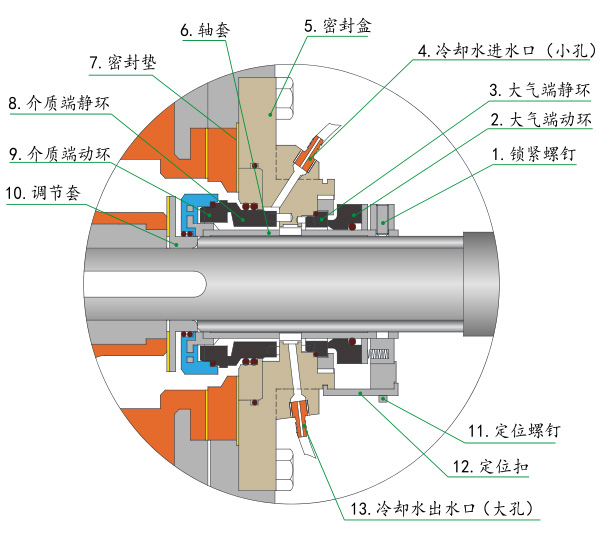

6.1 XJ1/XJ2集装式机械密封的结构简图及简介

XJ系列集装式机械密封的特点是通过至少一组动、静环密封端面，通过补偿机构弹簧的弹力配合，使密封面贴合组成相对的滑
