产品特点:

一、产品简介侧吸式钢衬塑结构，密封不承受正压力，不泄漏，双级泵输送压力更高，耐腐耐磨，配套双端面集装密封寿命更长，配套K型或JS型密

联系我们

产品详情规格参数安装尺寸表资料下载

产品简介

侧吸式钢衬塑结构，密封不承受正压力，不泄漏，双级泵输送压力更高，
耐腐耐磨，配套双端面集装密封寿命更长，配套K型或JS型密封寿命长，更经济。

HFM系列防腐耐磨型压滤泵是本公司在2004年根据压滤机、过滤机配用泵的三高（高磨、高腐、高压）特殊使用特点着手研发的专用型泵，至今已有十余个年头。经过历年来的多次改进、改良，从产品的使用寿命、密封技术、耐磨性能、规格及品种的多样性、完备性等方面来考量，HFM系列压滤泵已趋向成熟期。从品种看，现在已有单级系列、双级系列，包括单级低压系列（0.5MPa以内）、单级高压系列（0.5~0.8MPa）、双级低压系列（0.8~1MPa）、双级高压系列（1~1.4MPa）；产品进口直径φ50~250mm均已齐全，流量范围3~600m3/h，已开发了衬塑系列和全塑系列的泵型，供不同需求的用户选择。从该泵的研发趋势看，公司准备开发多种材质、多种性能用途的HFM系列泵，从品种上向大规格型号发展，以满足各种不同用户的需求

二、结构与优点

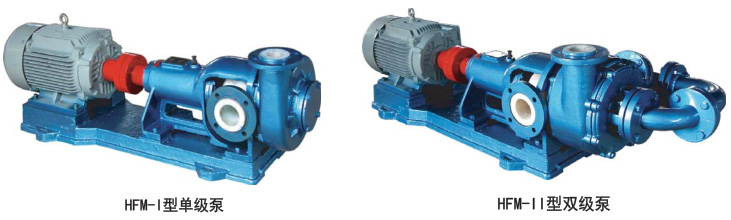

HFM系列无泄漏耐腐耐磨泵是一种新型的衬里型后吸式（轴密封位置与进液口同向）的耐腐耐磨泵（见下图）。该泵是总结了普通耐腐耐磨泵，在运行时，密封容易泄漏的情况下开发的一种新型压力输送泵，其中应用五项创新技术(专利）。其主要特点是：

一. 泵进液口在轴密封同向，轴密封处在负压环境下，因此不会泄漏，克服了原有耐腐耐磨泵易损坏，轴密封易泄漏的固疾。
二. 应用范围广泛：该泵备有多种可以互换的衬里材料，可以适用各种化学性质的腐蚀性、磨蚀性清液和料浆的输送，而且各种不同材料的备件互换性能好，用户调整极为方便。
三. 运行费用低：其主要因素有二个，一是易损件泵盖和吸入口等采用了分体式结构，设有独立的耐腐耐磨易损件，更换方便，更为经济。二是泵的密封不采用背叶轮减压，节省了轴功率的消耗，节省了能源。
四. HFM-II型双级耐腐耐磨料浆泵的另一个优点是：耐磨性好，因为以较低的单个叶轮线速度，获得较高的泵出口压力，从而克服了单级料浆泵为增加压力而增加叶轮线速度，而导致叶轮、泵壳磨损加剧的缺点，有效提高了叶轮、泵盖等磨损件的使用寿命。
五. HFM-II型双级耐腐耐磨泵由于压力高，在配用高压过滤的压滤机时、过滤效果好，滤饼含水量少，克服了压滤机配用泵压力不足的缺点。

三、应用范围

一. 本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加压喂料用泵，例如：有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程泵，矿山选矿、非金属矿产加工（钛白粉、高岭土等）工艺中的浆体输送泵，环保产业中的污泥、废渣输送泵，锂电、新能源、化纤、纺织印染等其它化工、染料、制药、食品生产工艺中的压滤泵或压力输送泵。
二. 长期逼压运行（泵出口压力高）输送腐蚀性介质的岗位，如烟气脱硫、大气治理中的压力喷淋泵、压力冲洗泵等。
三. 其它泵输送介质时，容易泄漏的岗位。
四. 该泵有单级和双级二个系列，能满足需要小流量高压力输送腐蚀性料浆的岗位。
不适用岗位：吸入口液体液位低于泵位置0.5m以下或吸入口负压过大的岗位。

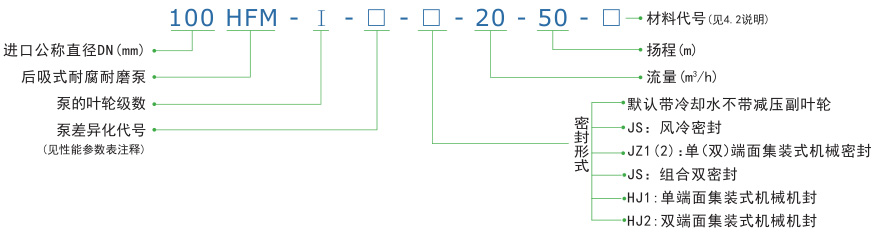

四、型号说明

4.1 型号说明

4.2 过流材料的选定

默认为改性超高分子量聚乙烯：适用于100℃以内的腐蚀性、磨蚀性料浆的输送。
耐腐耐磨不锈钢(B)：适用于110℃以内的磨蚀性料浆的输送。例如用于电解锌、电解锰等高温浸出的工序中的高温浆体的输送，效果会更好。
氟塑料(F)：主要适用输送带溶剂的介质和强氧化性介质，例如浓硝酸等。
聚氨脂橡胶(PU)：主要适用于腐蚀性要求低，而磨蚀性严重的岗位，如排渣泵，或选矿中的旋流器配用泵。
过流部件需不锈钢、A3钢等金属材料，请与本公司联系!

泵的结构简图

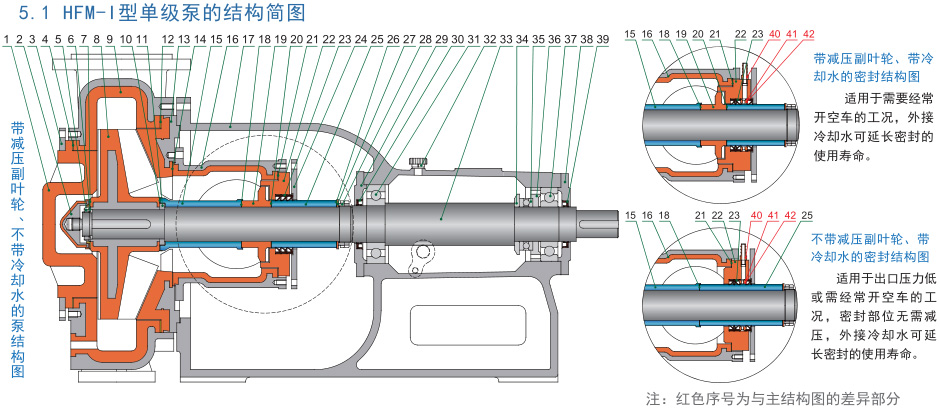

5.1 HFM-I型单级泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
* 1	前泵盖	UHMWPE	*15	前轴套	99瓷	29	前轴承侧盖	HT-200
* 2	锁紧螺母	UHMWPE/A3	*16	吸入口三通	UHMWPE/QT	30	前轴承油封	氯丁胶
3	前泵盖压紧圈	QT	17	轴承座	HT-200	31	前轴承	合金钢
* 4	前泵盖垫	FPM	*18	前轴套垫	FPM	32	油塞	NBR/Al
5	防转螺母	A3	*19	减压副叶轮	75瓷	33	主轴	40Cr钢
6	华司	A3	*20	减压副叶轮垫	FPM	34	轴肩过渡圈一	QT
* 7	锁紧螺母L垫	FPM	*21	密封盒垫	FPM	35	平面轴承
* 8	叶轮	UHMWPE/A3	*22	密封盒	玻璃钢	36	轴肩过渡圈二	QT
* 9	泵壳	UHMWPE/QT	*23	K形密封圈	F4/FPM	37	后轴承
* 10	叶轮垫	FPM	24	密封盒压盖	A3	38	后轴承侧盖	HT-200
11	叶轮顶圈	45#钢	*25	后轴套	99瓷	39	后轴承油封	氯丁胶
* 12	后泵盖垫	FPM	*26	后轴套垫	FPM	40	冷却水嘴	PP
* 13	后泵盖	UHMWPE/QT	27	挡酸片	玻璃钢	41	O形密封圈	FPM
* 14	吸入口三通垫床	FPM	28	主轴拼帽	45#钢	42	水封环	玻璃钢

注：序号前带有“*”标志的为易损件，供用户采购备件参考

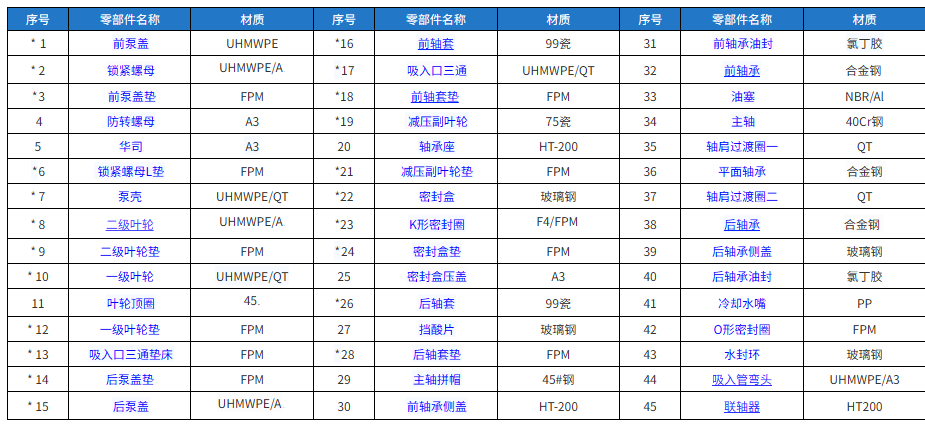

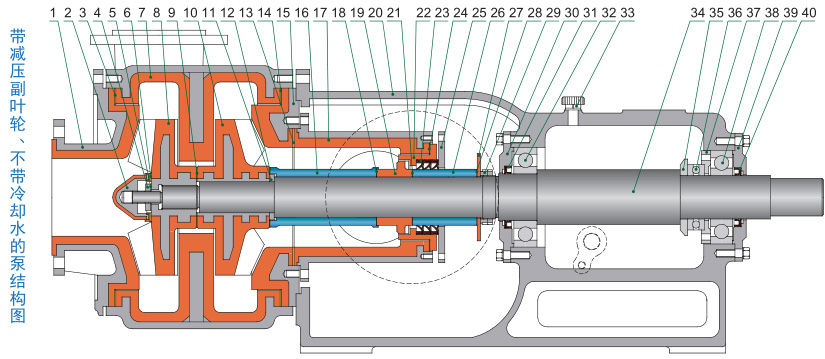

5.2 HFM-II型双级泵的结构简图

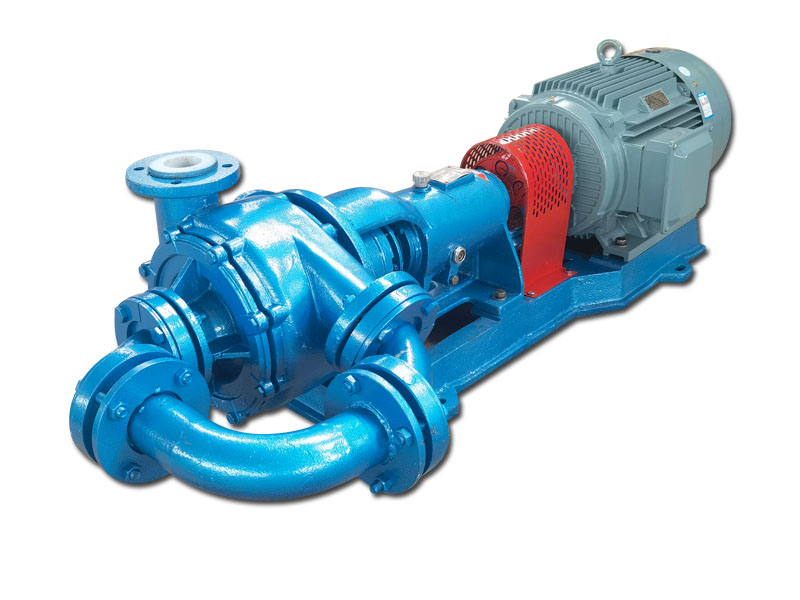

注：红色序号为与主结构图的差异部分。双级泵的“吸入管弯头”部分在图中未作标示，可参见说明书封面上的外观图。

注：序号前带有“*”标志的为易损件，供用户采购备件参考

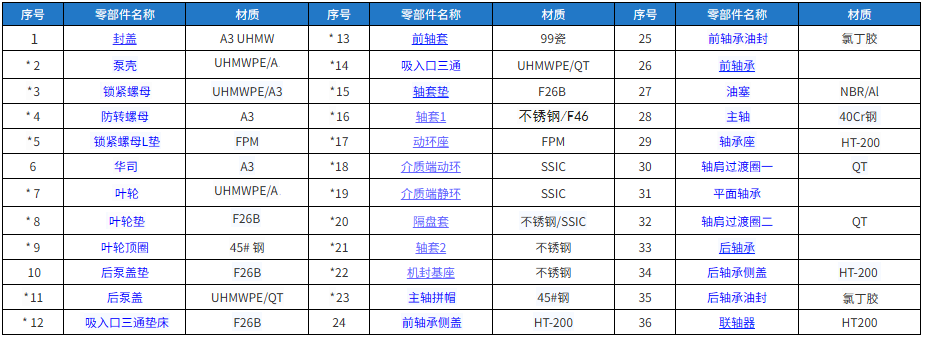

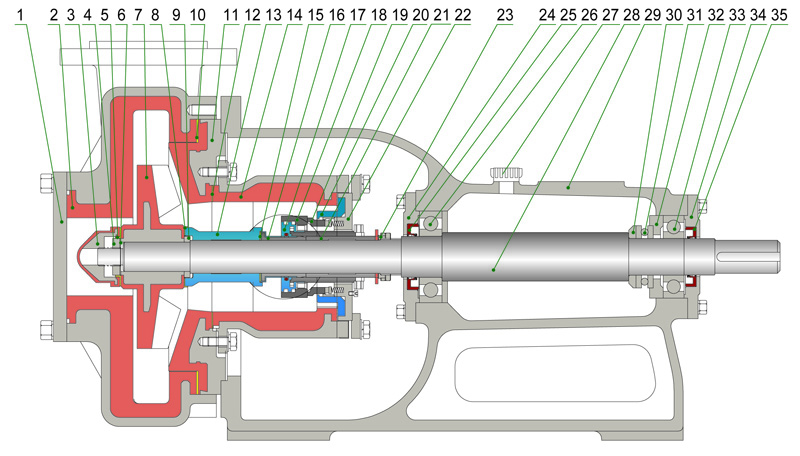

5.3 HFM-HJ型单级泵的结构简图


注：序号前带有“*”标志的为易损件，供用户采购备件参考；
部分泵前泵盖、前泵盖压紧圈为闷盖、闷盖压板的形式；
部分泵后泵盖与轴承座之间有后泵盖连接圈(QT材质)，规格有：100HFM-I-M、125HFM-I-M、150HFM-I-M、200HFM-I-M。
部分泵挡酸片与主轴拼帽之间设有过渡套(QT材质)，规格有：100HFM-I-M、125HFM-I-M及进口DN150往上规格(除250HFM-I)。
HFM-II型双级泵亦可装配HJ集装式机械密封。

六、泵的密封差异介绍

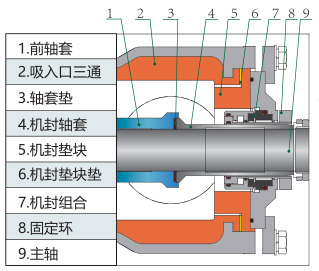

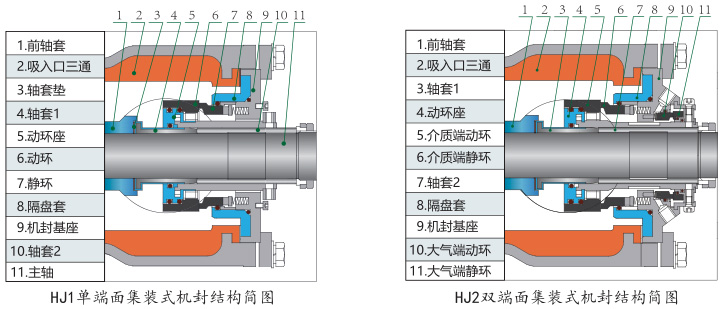

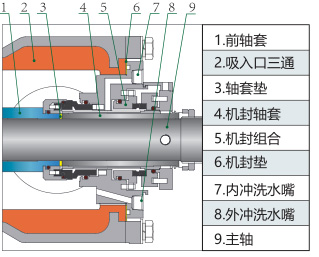

6.1 JZ1/JZ2集装式机械密封的结构简图及简介

JZ1单端面集装式机械密封，集装外壳基材为不锈钢，适用于含固量在25%以下的泵使用。密封常用主体材料有：不锈钢940L、316L、双相不锈钢2205。冷却水要求:1、加冲洗水冲洗洁净水或自来水水压力为0.3MPa，水量为30-120L/h,冲洗水全部进入泵腔，无冷却水出口，密封使用寿命长。注意：运行或调试正反转启动前必须先接通冷却水，否则密封将会损坏！2、含固量少于10%时也可不加冷却水使用，使用时直接堵掉冷却水入口即可。注意：若密封不设置内外冲洗水，则调试点启动及运行前泵腔内必须充满液体！

JZ2双端面集装式机械密封有着使用寿命长、运行稳定、安装维修方便等优点，其独特的内冲洗系统在提供润滑、冷却作用的同时，有效地防止了固体颗粒杂质堆积在密封环上，延长了密封的使用寿命。技术参数：压力0～0.6MPa，温度-20～90℃，含固量≤20%，主体材质可以选择双相不锈钢或316L，动静环材质为无压烧结碳化硅。使用注意：禁止密封腔内无水情况运行！泵运行前，内、外冲洗水必须同时接通且为洁净水。外冲洗水自流通过即可，水压约为0.05MPa，流量约为5L/min；内冲洗水压大于0.3MPa即可,流量约为8L/min。停用时必须先关泵，再关冲洗水，内冲洗水的阀门也需关闭（防止浆液倒流）。

6.2 HJ1/HJ2集装式机械密封的结构简图及简介

HJ系列集装式机械密封的特点是通过至少一组动、静环密封端面，通过补偿机构弹簧的弹力配合，使密封面贴合组成相对的滑动摩擦副，从而达到防止泄漏的效果。从密封结构分类有：单端面（HJ1)、双端面(HJ2)两种密封形式；密封材料上分类可以根据工况的不同，配置不同的过流材质主要过流部件材料有：动、静环SSic、Sic；轴套等过流部件钢衬F46、O型圈、垫床氟橡胶；其他配套件材料可分别选用非金属陶瓷、PPS等或2205、2507、904、钛材等金属材料。由于结构形式和材料的优化配置，满足了不同化工介质、不同含固量介质的使用要求。同时由于该密封选用F46氟塑料作为主要的过流部位材料，可以完全避免金属件接触或污染介质，从密封材料的选用上部份取代了贵金属的使用，使该密封更具有对物料成分安全无污染，性价比高的特点也是设计、开发、使用的亮点所在。

HJ1单端面集装式机械密封适用于含固量在20%以下的泵使用。注意：调试点启动及运行前泵腔内必须充满液体！
HJ2双端面集装式机械密封有着使用寿命长、运行稳定、安装维修方便等优点，其外冲洗系统提供润滑、冷却的作用，延长了密封的使用寿命。技术参数：压力0～0.6MPa，温度-20～90℃，含固量≤20%。
注意：禁止密封腔内无水情况运行！泵运行前，外冲洗水必须同时接通且为洁净水。
外冲洗水自流通过即可，水压约为0.05MPa，流量约为5L/h。

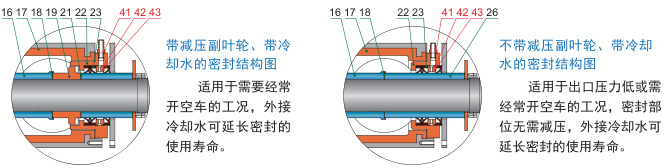

6.3 JS风冷密封的结构简图及简介

1.结构特点：JS组合双密封(见左图)是一种有动力密封、机械密封组合安装使用的泵轴密封。动力密封在叶轮侧，机械密封在电机侧，两种密封之间有存液腔，存液腔中有导热介质，机封部位有生风散热的风轮或风叶。
2.使用特点：JS组合密封有自冷却体系，自润滑体系。因此使用时不需外接冷却水。该密封能适用于输送料浆或和清液的腐蚀性和非腐蚀性介质的离心泵上，包括前吸型、侧吸型、单级或双级离心泵。
3.组合密封的科学性和工作原理
其科学性在于：把动力密封的挡砂功能，存液腔的存液功能，机封的封液功能，存液的导热功能和润滑功能，风轮的散热功能，有机地联系并组合起来，形成一个有特殊整体功能的新型密封，其新颖性在于：一是可以输送料浆；二是不用外接冷却水冲洗；三是可以适当空运转。

其工作原理为：动力密封在前挡砂，起到密封砂浆的作用，机械密封在后密封存液腔中的存液（清液或油脂），存液腔中的存液起到润滑机封的动静环和轴套与唇形橡胶密封圈的作用。与此同时，又起到传递热能的作用，即密封部位的热量传导到密封外侧的散热装置上。风轮的功能是在泵机运转时把密封部位的热量散布出去，保证轴密封安全运行。JS组合双密封的科学性就是把各单一组件的独立功能组合联系起来，使他们互相配合，互相作用，功能互补，相互依存，形成一个整体的、有润滑功能的、有冷却水功能的、有挡砂功能的、有停车开车均有防漏功能的，同时还可以适当开空机的先进的密封整体。

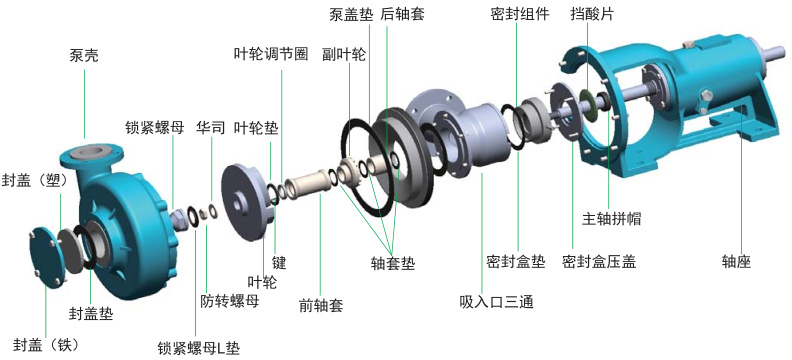

6.4立体结构示意图

序号	型号		转速 =2900r/min			介质密度 =1000kg/m³
序号	型号	流量 (m /h)3	扬程 (m)	进口（mm）	出口（mm）	配备电机	转速 (r/min)	重量 (kg)
1	50HFMI	5	25	50	40	2.2kW -2	2900	180
2		5	30			3kW -2	2900	180
3		5	35			3kW-2	2900	190
4		5	40			4kW-2	2900	200
5		10	25			3kW-2	2900	190
6		10	30			4kW-2	2900	200
7		10	35			5.5kW-2	2900	220
8		10	40			7.5kW-2	2900	220
9		15	25			3kW-2	2900	190
10		15	30			4kW-2	2900	200
11		15	35			5.5kW-2	2900	220
12		15	40			7.5kW-2	2900	220
13		20	25			4kW-2	2900	200
14		20	30			5.5kW-2	2900	220
15	65HFM-I	20	35	65	50	7.5kW-2	2900	320
16		20	40			7.5kW-2	2900	320
17		20	50			11kW-2	2900	350
18		30	35			11kW-2	2900	350
19		30	40			11kW-2	2900	350
20		30	50			15kW-2	2900	350
21	65HFM -I-H	10	60	65	50	11kW-2	2900	350
22		10	70			15kW-2	2900	350
23		15	80			15kW-2	2900	350
24		20	60			15kW-2	2900	350
25		20	70			18.5kW-2	2900	350

序号	型号		转速 =1450r/min			介质密度 =1000kg/m³
序号	型号	流量 (m /h)3	扬程 (m)	进口（mm）	出口（mm）	配备电机	转速 (r/min)	重量 (kg)
26	65HFM-I-H	20	75	65	50	18.5kW-2	2900	350
27		25	73			18.5kW-2	2900	350
28		30	70			22kW -2	2900	365
29		35	70			22kW-2	2900	400
30	80HFM-I	40	35	80	65	11kW-2	2900	350
31		40	40			15kW-2	2900	350
32		40	50			18.5kW-2	2900	360
33		45	35			15kW-2	2900	350
34		45	40			15kW-2	2900	350
35		45	50			18.5kW-2	2900	360
36	80HFM-I-H	25	80	80	65	22kW-2	2900	400
37		30	60			18.5kW-2	2900	365
38		30	70			22kW-2	2900	400
39		40	60			22kW-2	2900	400
40		40	70			30kW-2	2900	500
41		40	75			30kW-2	2900	500
42		45	73			30kW-2	2900	500
43		50	60			30kW-2	2900	500
44		50	70			30kW-2	2900	500
45		60	70			37kW-2	2900	500
46	100HFM-I	50	35	100	80	15kW-2	2900	350
47		50	40			18.5kW-2	2900	360
48		50	50			22kW-2	2900	400
49		60	35			18.5kW-2	2900	350
50		60	40			18.5kW-2	2900	360
51		60	45			22kW-2	2900	400
52		60	50			22kW-2	2900	400
53		80	35			18.5kW-2	2900	360
54		80	40			22kW-2	2900	400
55		100	35			22kW-2	2900	400
56	100HFM-I-H	40	80	100	80	30kW-2	2900	520
57		50	60			30kW-2	2900	520
58		50	70			30kW-2	2900	520
59		60	60			30kW-2	2900	520
60		60	70			37kW-2	2900	520
61		80	50			30kW-2	2900	520
62		80	60			37kW-2	2900	520
63		100	40			30kW-2	2900	520
64		100	50			37kW-2	2900	520
65		60	80			45kW-2	2900	600
66		80	70			45kW-2	2900	600
67		100	60			45kW-2	2900	600
68		120	60			55kW-2	2900	650
69	125HFM-I-H	100	45	125	100	37kW-2	2900	520
70		100	75			55kW-2	2900	665
71		130	70			55kW-2	2900	665
72		150	40			45kW-2	2900	580
73		100	65			45kW-2	2900	580
74		130	60			55kW-2	2900	665
75		150	55			55kW-2	2900	665

序号	型号		转速 =1450r/min			介质密度 =1000kg/m³
序号	型号	流量 (m /h)3	扬程 (m)	进口（mm）	出口（mm）	配备电机	转速 (r/min)	重量 (kg)
1	50HFM -I	5	10	50	40	0.75kW -4	1450	180
2		7.5	10			0.75kW -4	1450	180
3		10	10			1.1kW-4	1450	180
4	65HFM-I-H	5	15	65	50	2.2kW -4	1450	280
5		5	17.5			2.2kW -4	1450	280
6		10	15			2.2kW-4	1450	280
7		10	17.5			2.2kW-4	1450	280
8		15	15			3kW-4	1450	280
9		15	17.5			3kW-4	1450	280
10		30	28			7.5kW-4	1450	280
11		35	26			7.5kW-4	1450	280
12	80HFM -I	20	15	80	65	3kW-4	1450	300
13		25	15			3kW-4	1450	300
14		25	17.5			4kW-4	1450	300
15	80HFM-I-H	15	15	80	65	2.2kW-4	1450	300
16	80HFM-I-H	15	17.5	80	65	3kW-4	1450	300
17	80HFM-I-M1	40	35	80	65	11KW-4	1450	500
18		45	32			11KW-4	1450	500
19		50	30			11KW-4	1450	500
20	100HFM-I	25	15	100	80	3kW-4	1450	250
21		25	17.5			4kW-4	1450	250
22		50	15			5.5kW-4	1450	300
23		50	17.5			7.5kW-4	1450	300
24	100HFM-I-H	30	15	100	80	4kW-4	1450	250
25		30	17.5			4kW-4	1450	250
26		40	15			5.5kW-4	1450	300
27		40	17.5			5.5kW-4	1450	300
28	100HFM-I-M	60	75	100	80	30kW-4	1450	1170
29		60	85			37kW-4	1450	1250
30		80	72			37kW-4	1450	1250
31		80	85			45kW-4	1450	1300
32		100	70			45kW-4	1450	1300
33		100	80			55kW-4	1450	1390
34		120	68			55kW-4	1450	1390
35		120	75			75kW-4	1450	1500
36	100HFM-I-M1	60	35	100	80	15KW-4	1450	550
37		70	33			15KW-4	1450	550
38		80	32			18.5KW-4	1450	600
39		100	30			22KW-4	1450	620
40	125HFM-I-M	80	70	125	100	37kW -4	1450	1260
41		80	85			45kW-4	1450	1300
42		100	70			45kW -4	1450	1300
43		100	85			55kW-4	1450	1385
44		120	70			55kW-4	1450	1385
45		120	85			75kW-4	1450	1550
46		130	68			55kW -4	1450	1385
47		140	65			75kW -4	1450	1500
48		150	62			75kW-4	1450	1500
49	125HFM-I-M1	100	35	125	100	22KW-4	1450	650
50		110	32			22KW-4	1450	650
51		120	30			22KW-4	1450	650

序号	型号		转速 =1450r/min			介质密度 =1000kg/m³
序号	型号	流量 (m /h)3	扬程 (m)	进口（mm）	出口（mm）	配备电机	转速 (r/min)	重量 (kg)
52	150HFM-I	120	40	150	125	37kW-4	1450	1210
53		150	40			45kW-4	1450	1240
54		200	32			45kW-4	1450	1240
55		250	30			45kW-4	1450	1240
56		300	25			45kW-4	1450	1240
57	150HFM-I-M	100	90	150	125	75kW-4	1450	1550
58		120	85			75kW-4	1450	1550
59		150	70			75kW-4	1450	1550
60		150	85			90kW-4	1450	1680
61		180	68			90kW-4	1450	1680
62		180	80			90kW-4	1450	1680
63		200	66			90kW-4	1450	1680
64		200	72			110kW-4	1450	1980
65		200	75			110kW-4	1450	1980
66	200HFM-I	250	45	200	150	75kW-4	1450	1240
67		300	38			75kW-4	1450	1240
68		320	24			45kW-4	1450	1090
69		320	32			55kW-4	1450	1210
70		350	20			45kW-4	1450	1090
71		350	28			55kW-4	1450	1210
72		350	34			75kW-4	1450	1240
73		400	18			45kW-4	1450	1090
74		400	25			75kW-4	1450	1240
75		500	12			45kW-4	1450	1090
76	200HFM-I-M	120	85	200	150	75kW-4	1450	1650
77		150	75			75kW-4	1450	1650
78		150	83			90kW-4	1450	1700
79		180	73			90kW-4	1450	1700
80		200	70			90kW-4	1450	1700
81		200	80			110kW-4	1450	1845
82		250	67			110kW-4	1450	1845
83		250	75			132kW-4	1450	2050
84	200HFM-I-AH	200	75	200	150	110kW-4	1450	2450
85		200	80			110kW-4	1450	2450
86		250	72			132kW-4	1450	2450
87		250	76			132kW-4	1450	2450
88		300	70			132kW-4	1450	2450
89		350	60			132kW-4	1450	2450
90		350	68			132kW-4	1450	2450
91	250HFM-I	300	65	250	200	132kW-4	1450	2520
92		350	63			132kW-4	1450	2520
93		400	55			132kW-4	1450	2520
94		400	63			160kW-4	1450	2620
95		500	52			160kW-4	1450	2620
96		500	60			185kW-4	1450	2620
97		600	49			185kW-4	1450	2620
98		600	56			200kW-4	1450	2690
99		700	45			185kW-4	1450	2620
100		700	52			200kW-4	1450	2690
101		800	42			200kW-4	1450	2690
102		800	48			220kW-4	1450	3290

7.2 HFM-II型双级泵的性能参数表

序号	型号		转速 =1450r/min			介质密度 =1000kg/m³
序号	型号	流量 (m /h)3	扬程 (m)	进口（mm）	出口（mm）	配备电机	转速 (r/min)	重量 (kg)
1	65HFM-II	10	60	65	50	11kW-2	2900	370
2		10	70			11kW-2	2900	370
3		10	80			15kW-2	2900	370
4		10	90			15kW-2	2900	370
5		10	100			22kW-2	2900	370
6		15	60			11kW-2	2900	370
7		15	70			15kW-2	2900	370
8		15	80			15kW-2	2900	370
9		15	90			18.5kW-2	2900	380
10		15	100			22kW-2	2900	420
11		30	80			22kW-2	2900	420
12		30	90			30kW-2	2900	480
13		30	100			37kW-2	2900	480
14	80HFM-II	20	60	80	65	15kW-2	2900	370
15		20	70			15kW-2	2900	370
16		20	80			18.5kW-2	2900	480
17		30	60			18.5kW-2	2900	480
18		30	70			22kW-2	2900	500
19		30	80			22kW-2	2900	500
20		30	90			30kW-2	2900	600
21		30	100			37kW-2	2900	600
22	80HFM-II-H	30	120	80	65	30kW-2	2900	600
23	80HFM-II-H	40	100	80	65	30kW-2	2900	600
24	100HFM-II	40	60	100	80	18.5kW-2	2900	520
25		40	70			22kW-2	2900	580
26		40	80			30kW-2	2900	600
27		50	60			22kW-2	2900	580
28		50	70			30kW-2	2900	600
29		50	80			30kW-2	2900	600
30		50	90			37kW-2	2900	650
31		50	100			45kW-2	2900	700
32		60	55			30kW-2	2900	600
33		60	60			30kW-2	2900	600
34		60	70			37kW-2	2900	650
35		60	80			37kW-2	2900	650
36		60	90			45kW-2	2900	700
37		70	50			30kW-2	2900	600
38		70	60			37kW-2	2900	650
39		70	70			37kW-2	2900	650
40		70	80			45kW-2	2900	700
41		70	90			55kW-2	2900	750
42		80	50			37kW-2	2900	650
43		80	60			37kW-2	2900	650
44		80	70			45kW-2	2900	700
45		80	80			55kW-2	2900	750
46		80	90			55kW-2	2900	750
47	100HFM-II-H	60	120	100	80	45kW-2	2900	750
48	100HFM-II-H	80	100	100	80	55kW-2	2900	800

注：泵差异化代号中的H、H2、AH为高扬程泵，M为慢转速泵；
有差异化的泵与常规泵零部件不通用，具体请与我公司确认；
表中配备电机功率是在密度ρ=1时的参考值，实际电机功率应大于轴功率×介质密度ρ。

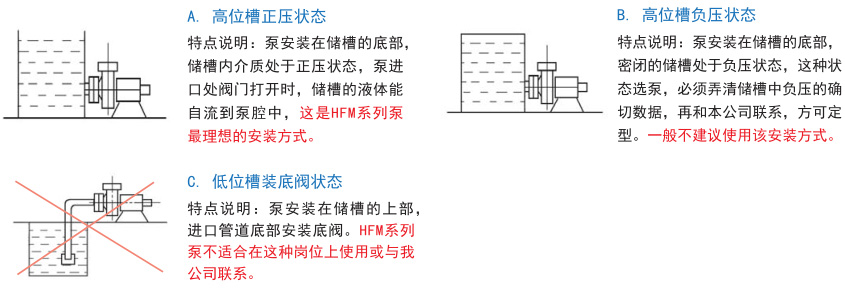

安装注意事项及安装示意图
