HFM系列后吸式耐腐耐磨泵
HFM系列无泄漏耐腐耐磨泵是一种新型的衬里型后吸式(轴密封位置与进液口同向)的耐腐耐磨泵。该泵是总结了普通耐腐耐磨泵,在运行时,密封容易泄漏的情况下开发的一种新型压力输送泵,其中应用五项创新技术。
一、产品简介
HFM系列防腐耐磨型压滤泵是本公司在2004年根据压滤机、过滤机配用泵的三高(高磨、高腐、高压)特殊使 用特点着手研发的专用型泵,至今已有十余个年头。经过历年来的多次改进、改良,从产品的使用寿命、密封 技术、耐磨性能、规格及品种的多样性、完备性等方面来考量,HFM系列压滤泵已趋向成熟期。从品种看,现在 已有单级系列、双级系列,包括单级低压系列(0.5MPa以内)、单级高压系列(0.5‾0.8MPa)、双级低压系列( 0.8‾1MPa)、双级高压系列1‾1.4MPa);产品进口直径φ50‾250mm均已齐全,流量范围3‾600m3 /h,已开发了衬塑系列和全塑系列的泵型,供不同需求的用户选择。从该泵的研发趋势看,公司准备开发多种材质、多种性能用 途的HFM系列泵,从品种上向大规格型号发展,以满足各种不同用户的需求。
二、结构与优点

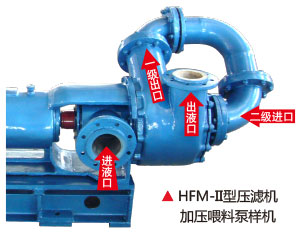

HFM系列无泄漏耐腐耐磨泵是一种新型的衬里型后吸式(轴密封位置与进液口同向)的耐腐耐磨 泵(见下图)。该泵是总结了普通耐腐耐磨泵,在运行时,密封容易泄漏的情况下开发的一种新型压力 输送泵,其中应用五项创新技术(专利)。其主要特点是:
一. 泵进液口在轴密封同向,轴密封处在负压环境下,因此不会泄漏,克服了原有耐腐耐磨泵易 损坏,轴密封易泄漏的固疾。
二. 应用范围广泛:该泵备有多种可以互换的衬里材料,可以适用各种化学性质的腐蚀性、磨蚀性清液和料浆的输送,而且 各种不同材料的备件互换性能好,用户调整极为方便。
三. 运行费用低:其主要因素有二个,一是易损件泵盖和吸 入口等采用了分体式结构,设有独立的耐腐耐磨易损件,更换方 便,更为经济。二是泵的密封不采用背叶轮减压,节省了轴功率 的消耗,节省了能源。

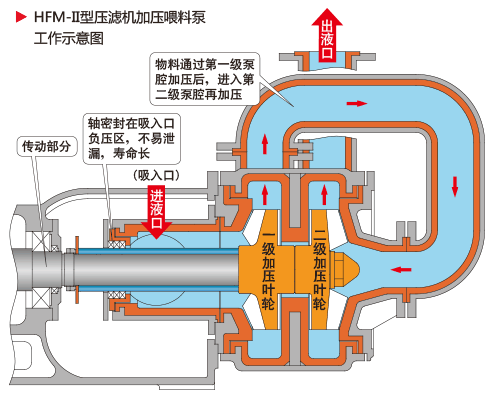

四. HFM-II型双级耐腐耐磨料浆泵的另一个优点是:耐磨性好,因为以较低的单个叶轮线速度,获得较高 的泵出口压力,从而克服了单级料浆泵为增加压力而增加叶轮线速度,而导致叶轮、泵壳磨损加剧的缺点, 有效提高了叶轮、泵盖等磨损件的使用寿命。
五. HFM-II型双级耐腐耐磨泵由于压力高,在配用高压过滤的压滤机时、过滤效果好,滤饼含水量 少,克服了压滤机配用泵压力不足的缺点。
三、应用范围
一. 本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加压喂料 用泵,例如:有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程泵,矿山选矿、 非金属矿产加工(钛白粉、高岭土等)工艺中的浆体输送泵,环保产业中的污泥、废渣输送泵,其它化工、 染料、制药、食品生产工艺中的压滤泵或压力输送泵。
二. 长期逼压运行(泵出口压力高)输送腐蚀性介质的岗位,如烟气脱硫、大气治理中的压力喷淋泵、 压力冲洗泵等。
三. 其它泵输送介质时,容易泄漏的岗位。

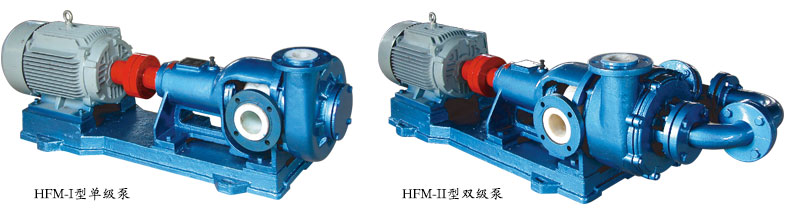

四. 该泵有单级和双级二个系列,能满足需要小流量高压力输送腐蚀性料浆的岗位。 不适用岗位:吸入口液体液位低于泵位置0.5m以下或吸入口负压过大的岗位。
四、型号说明

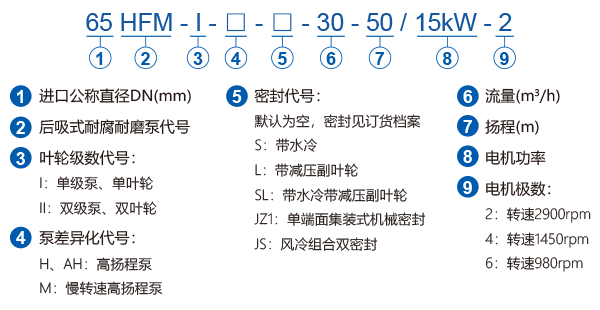

4.1 型号说明
4.2 过流材料的选定
默认为改性超高分子量聚乙烯:适用于100℃以内的腐蚀性、磨蚀性料浆的输送。
耐腐耐磨不锈钢(B):适用于110℃以内的磨蚀性料浆的输送。例如用于电解锌、电解锰等高温 浸出的工序中的高温浆体的输送,效果会更好。
氟塑料(F):主要适用输送带溶剂的介质和强氧化性介质,例如浓硝酸等。
聚氨脂橡胶(PU):主要适用于腐蚀性要求低,而磨蚀性严重的岗位,如排渣泵,或选矿中的旋流 器配用泵。
过流部件需不锈钢、A3钢等金属材料,请与本公司联系!
五、泵的结构简图

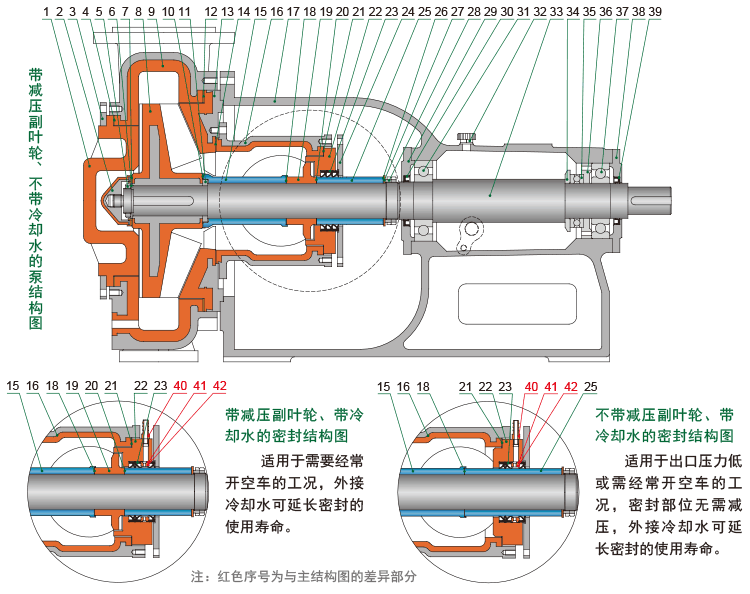

5.1 HFM-I型单级泵的结构简图
注:序号前带有“*”标志的为易损件,供用户采购备件参考;
部分泵前泵盖、前泵盖压紧圈为闷盖、闷盖压板的形式;
部分泵后泵盖与轴承座之间有后泵盖连接圈(QT材质),规格有:100HFM-I-M、125HFM-I-M、150HFM-I-M、200HFM-I-M;
部分泵挡酸片与主轴拼帽之间设有过渡套(QT材质),规格有:100HFM-I-M、125HFM-I-M及进口DN150往上规格(除250HFM-I)。

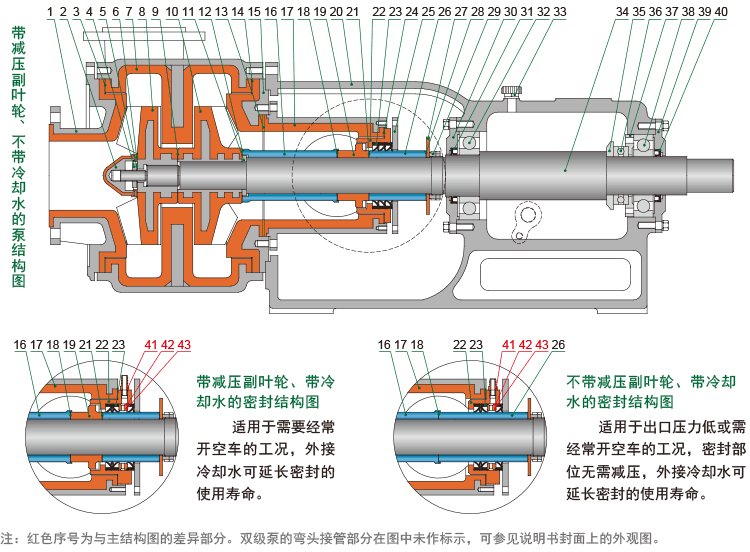

5.2 HFM-II型双级泵的结构简图
注:序号前带有“*”标志的为易损件,供用户采购备件参考

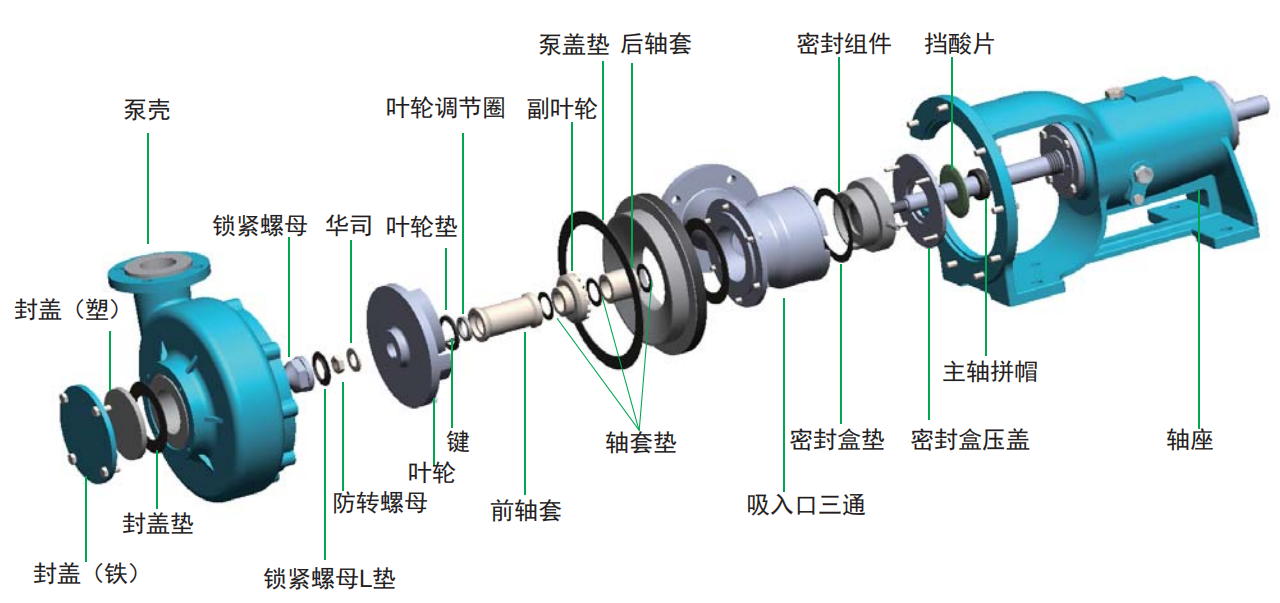

5.3立体结构示意图
序号 | 规格 | 参考型号 | 流量 | 扬程 | 配备电机 | 转速 | 重量 | 进口×出口 直径(mm) |
(m3/h) | (m) | (r/min) | (kg) | |||||
1 | 50HFM-I | 50HFM-I-5-10 | 5 | 10 | 0.75kW-4 | 1450 | 160 | 50×40 |
2 | 50HFM-I-5-25 | 5 | 25 | 1.5kW-2 | 2900 | 160 | ||
3 | 50HFM-I-5-30 | 5 | 30 | 2.2kW-2 | 2900 | 170 | ||
4 | 50HFM-I-5-35 | 5 | 35 | 3kW-2 | 2900 | 180 | ||
5 | 50HFM-I-5-40 | 5 | 40 | 4kW-2 | 2900 | 200 | ||
6 | 50HFM-I-7.5-10 | 7.5 | 10 | 0.75kW-4 | 1450 | 160 | ||
7 | 50HFM-I-10-10 | 10 | 10 | 1.1kW-4 | 1450 | 162 | ||
8 | 50HFM-I-10-25 | 10 | 25 | 3kW-2 | 2900 | 180 | ||
9 | 50HFM-I-10-30 | 10 | 30 | 4kW-2 | 2900 | 200 | ||
10 | 50HFM-I-10-35 | 10 | 35 | 5.5kW-2 | 2900 | 220 | ||
11 | 50HFM-I-10-40 | 10 | 40 | 7.5kW-2 | 2900 | 245 | ||
12 | 50HFM-I-15-25 | 15 | 25 | 3kW-2 | 2900 | 180 | ||
13 | 50HFM-I-15-30 | 15 | 30 | 4kW-2 | 2900 | 200 | ||
14 | 50HFM-I-15-35 | 15 | 35 | 5.5kW-2 | 2900 | 220 | ||
15 | 50HFM-I-15-40 | 15 | 40 | 7.5kW-2 | 2900 | 245 | ||
16 | 50HFM-I-20-25 | 20 | 25 | 4kW-2 | 2900 | 200 | ||
17 | 50HFM-I-20-30 | 20 | 30 | 5.5kW-2 | 2900 | 220 | ||
18 | 50HFM-I-20-35 | 20 | 35 | 7.5kW-2 | 2900 | 245 | ||
19 | 50HFM-I-20-40 | 20 | 40 | 7.5kW-2 | 2900 | 245 | ||
20 | 65HFM-I | 65HFM-I-10-40 | 10 | 40 | 5.5kW-2 | 2900 | 320 | 65×50 |
21 | 65HFM-I-10-50 | 10 | 50 | 5.5kW-2 | 2900 | 320 | ||
22 | 65HFM-I-20-35 | 20 | 35 | 7.5kW-2 | 2900 | 320 | ||
23 | 65HFM-I-20-40 | 20 | 40 | 7.5kW-2 | 2900 | 320 | ||
24 | 65HFM-I-20-50 | 20 | 50 | 11kW-2 | 2900 | 360 | ||
25 | 65HFM-I-30-35 | 30 | 35 | 11kW-2 | 2900 | 360 | ||
26 | 65HFM-I-30-40 | 30 | 40 | 11kW-2 | 2900 | 360 | ||
27 | 65HFM-I-30-50 | 30 | 50 | 15kW-2 | 2900 | 370 | ||
28 | 65HFM-I-H | 65HFM-I-H-5-15 | 5 | 15 | 1.1kW-4 | 1450 | 220 | 65×50 |
29 | 65HFM-I-H-5-17.5 | 5 | 17.5 | 1.1kW-4 | 1450 | 220 | ||
30 | 65HFM-I-H-10-15 | 10 | 15 | 2.2kW-4 | 1450 | 280 | ||
31 | 65HFM-I-H-10-17.5 | 10 | 17.5 | 2.2kW-4 | 1450 | 280 | ||
32 | 65HFM-I-H-10-60 | 10 | 60 | 11kW-2 | 2900 | 360 | ||
33 | 65HFM-I-H-10-70 | 10 | 70 | 15kW-2 | 2900 | 370 | ||
34 | 65HFM-I-H-15-15 | 15 | 15 | 3kW-4 | 1450 | 250 | ||
35 | 65HFM-I-H-15-17.5 | 15 | 17.5 | 3kW-4 | 1450 | 250 | ||
36 | 65HFM-I-H-15-80 | 15 | 80 | 15kW-2 | 2900 | 370 | ||
37 | 65HFM-I-H-20-60 | 20 | 60 | 15kW-2 | 2900 | 370 | ||
38 | 65HFM-I-H-20-70 | 20 | 70 | 15kW-2 | 2900 | 370 | ||
39 | 65HFM-I-H-30-60 | 30 | 60 | 18.5kW-2 | 2900 | 400 | ||
40 | 65HFM-I-H-30-70 | 30 | 70 | 22kW-2 | 2900 | 440 | ||
41 | 65HFM-I-H2 | 65HFM-I-H2-20-75 | 20 | 75 | 15kW-2 | 2900 | 400 | 65×50 |
42 | 65HFM-I-H2-25-73 | 25 | 73 | 15kW-2 | 2900 | 400 | ||
43 | 65HFM-I-H2-30-28 | 30 | 28 | 7.5kW-4 | 1450 | 400 | ||
44 | 65HFM-I-H2-30-70 | 30 | 70 | 18.5kW-2 | 2900 | 400 | ||
45 | 65HFM-I-H2-35-26 | 35 | 26 | 7.5kW-4 | 1450 | 400 | ||
46 | 65HFM-I-H2-35-70 | 35 | 70 | 22kW-2 | 2900 | 400 | ||
47 | 80HFM-I | 80HFM-I-20-15 | 20 | 15 | 3kW-4 | 1450 | 250 | 80×65 |
48 | 80HFM-I-25-15 | 25 | 15 | 3kW-4 | 1450 | 250 | ||
49 | 80HFM-I-25-17.5 | 25 | 17.5 | 4kW-4 | 1450 | 280 | ||
50 | 80HFM-I-30-35 | 30 | 35 | 7.5kW-2 | 2900 | 320 | ||
51 | 80HFM-I-30-40 | 30 | 40 | 11kW-2 | 2900 | 360 | ||
52 | 80HFM-I-30-50 | 30 | 50 | 15kW-2 | 2900 | 370 | ||
53 | 80HFM-I-40-35 | 40 | 35 | 11kW-2 | 2900 | 360 | ||
54 | 80HFM-I-40-40 | 40 | 40 | 15kW-2 | 2900 | 370 | ||
55 | 80HFM-I-40-50 | 40 | 50 | 18.5kW-2 | 2900 | 400 | ||
56 | 80HFM-I-45-35 | 45 | 35 | 11kW-2 | 2900 | 360 | ||
57 | 80HFM-I-45-40 | 45 | 40 | 15kW-2 | 2900 | 370 | ||
58 | 80HFM-I-45-50 | 45 | 50 | 18.5kW-2 | 2900 | 400 | ||
59 | 80HFM-I-50-35 | 50 | 35 | 15kW-2 | 2900 | 370 | ||
60 | 80HFM-I-50-40 | 50 | 40 | 15kW-2 | 2900 | 370 | ||
61 | 80HFM-I-50-45 | 50 | 45 | 18.5kW-2 | 2900 | 400 | ||
62 | 80HFM-I-50-50 | 50 | 50 | 22kW-2 | 2900 | 440 | ||
63 | 80HFM-I-H | 80HFM-I-H-15-15 | 15 | 15 | 2.2kW-4 | 1450 | 280 | 80×65 |
64 | 80HFM-I-H-15-17.5 | 15 | 17.5 | 3kW-4 | 1450 | 250 | ||
65 | 80HFM-I-H-25-80 | 25 | 80 | 22kW-2 | 2900 | 440 | ||
66 | 80HFM-I-H-30-60 | 30 | 60 | 18.5kW-2 | 2900 | 400 | ||
67 | 80HFM-I-H-30-70 | 30 | 70 | 22kW-2 | 2900 | 440 | ||
68 | 80HFM-I-H-40-60 | 40 | 60 | 22kW-2 | 2900 | 440 | ||
69 | 80HFM-I-H2 | 80HFM-I-H2-40-70 | 40 | 70 | 30kW-2 | 2900 | 470 | 80×65 |
70 | 80HFM-I-H2-40-75 | 40 | 75 | 30kW-2 | 2900 | 470 | ||
71 | 80HFM-I-H2-45-73 | 45 | 73 | 30kW-2 | 2900 | 470 | ||
72 | 80HFM-I-H2-50-60 | 50 | 60 | 30kW-2 | 2900 | 470 | ||
73 | 80HFM-I-H2-50-70 | 50 | 70 | 30kW-2 | 2900 | 470 | ||
74 | 80HFM-I-H2-60-70 | 60 | 70 | 37kW-2 | 2900 | 490 | ||
75 | 100HFM-I | 100HFM-I-25-15 | 25 | 15 | 3kW-4 | 1450 | 330 | 100×80 |
76 | 100HFM-I-25-17.5 | 25 | 17.5 | 4kW-4 | 1450 | 340 | ||
77 | 100HFM-I-50-15 | 50 | 15 | 5.5kW-4 | 1450 | 350 | ||
78 | 100HFM-I-50-17.5 | 50 | 17.5 | 7.5kW-4 | 1450 | 360 | ||
79 | 100HFM-I-50-35 | 50 | 35 | 15kW-2 | 2900 | 420 | ||
80 | 100HFM-I-50-40 | 50 | 40 | 18.5kW-2 | 2900 | 440 | ||
81 | 100HFM-I-50-50 | 50 | 50 | 22kW-2 | 2900 | 480 | ||
82 | 100HFM-I-60-35 | 60 | 35 | 15kW-2 | 2900 | 420 | ||
83 | 100HFM-I-60-40 | 60 | 40 | 18.5kW-2 | 2900 | 440 | ||
84 | 100HFM-I-60-45 | 60 | 45 | 22kW-2 | 2900 | 480 | ||
85 | 100HFM-I-60-50 | 60 | 50 | 22kW-2 | 2900 | 480 | ||
86 | 100HFM-I-80-35 | 80 | 35 | 18.5kW-2 | 2900 | 440 | ||
87 | 100HFM-I-80-40 | 80 | 40 | 22kW-2 | 2900 | 480 | ||
88 | 100HFM-I-100-35 | 100 | 35 | 22kW-2 | 2900 | 480 | ||
89 | 100HFM-I-H | 100HFM-I-H-30-15 | 30 | 15 | 4kW-4 | 1450 | 340 | 100×80 |
90 | 100HFM-I-H-30-17.5 | 30 | 17.5 | 4kW-4 | 1450 | 340 | ||
91 | 100HFM-I-H-40-15 | 40 | 15 | 5.5kW-4 | 1450 | 340 | ||
92 | 100HFM-I-H-40-17.5 | 40 | 17.5 | 5.5kW-4 | 1450 | 340 | ||
93 | 100HFM-I-H-40-80 | 40 | 80 | 30kW-2 | 2900 | 560 | ||
94 | 100HFM-I-H-50-60 | 50 | 60 | 30kW-2 | 2900 | 560 | ||
95 | 100HFM-I-H-50-70 | 50 | 70 | 30kW-2 | 2900 | 560 | ||
96 | 100HFM-I-H-60-60 | 60 | 60 | 30kW-2 | 2900 | 560 | ||
97 | 100HFM-I-H-60-70 | 60 | 70 | 37kW-2 | 2900 | 580 | ||
98 | 100HFM-I-H-80-50 | 80 | 50 | 30kW-2 | 2900 | 560 | ||
99 | 100HFM-I-H-80-60 | 80 | 60 | 37kW-2 | 2900 | 580 | ||
100 | 100HFM-I-H-100-40 | 100 | 40 | 30kW-2 | 2900 | 560 | ||
101 | 100HFM-I-H-100-50 | 100 | 50 | 37kW-2 | 2900 | 580 | ||
102 | 100HFM-I-H2-60-80 | 60 | 80 | 45kW-2 | 2900 | 450 | 100×80 | |
103 | 100HFM-I-H2 | 100HFM-I-H2-80-70 | 80 | 70 | 45kW-2 | 2900 | 450 | |
104 | 100HFM-I-H2-100-60 | 100 | 60 | 45kW-2 | 2900 | 450 | ||
105 | 100HFM-I-H2-120-60 | 120 | 60 | 55kW-2 | 2900 | 450 | ||
106 | 100HFM-I-M | 100HFM-I-M-60-75 | 60 | 75 | 30kW-4 | 1450 | 950 | 100×80 |
107 | 100HFM-I-M-60-85 | 60 | 85 | 37kW-4 | 1450 | 950 | ||
108 | 100HFM-I-M-80-72 | 80 | 72 | 37kW-4 | 1450 | 950 | ||
109 | 100HFM-I-M-80-85 | 80 | 85 | 45kW-4 | 1450 | 950 | ||
110 | 100HFM-I-M-100-70 | 100 | 70 | 45kW-4 | 1450 | 950 | ||
111 | 100HFM-I-M-100-80 | 100 | 80 | 55kW-4 | 1450 | 950 | ||
112 | 100HFM-I-M-120-68 | 120 | 68 | 55kW-4 | 1450 | 950 | ||
113 | 100HFM-I-M-120-75 | 120 | 75 | 75kW-4 | 1450 | 950 | ||
114 | 125HFM-I-H | 125HFM-I-H-100-45 | 100 | 45 | 37kW-2 | 2900 | 480 | 125×100 |
115 | 125HFM-I-H-100-75 | 100 | 75 | 55kW-2 | 2900 | 400 | ||
116 | 125HFM-I-H-130-70 | 130 | 70 | 55kW-2 | 2900 | 400 | ||
117 | 125HFM-I-H-150-40 | 150 | 40 | 45kW-2 | 2900 | 380 | ||
119 | 125HFM-I-H2 | 125HFM-I-H2-100-65 | 100 | 65 | 45kW-2 | 2900 | 600 | 125×100 |
120 | 125HFM-I-H2-130-60 | 130 | 60 | 55kW-2 | 2900 | 600 | ||
121 | 125HFM-I-H2-150-55 | 150 | 55 | 55kW-2 | 2900 | 600 | ||
122 | 125HFM-I-M | 125HFM-I-M-80-70 | 80 | 70 | 37kW-4 | 1450 | 950 | 125×100 |
123 | 125HFM-I-M-80-85 | 80 | 85 | 45kW-4 | 1450 | 950 | ||
124 | 125HFM-I-M-100-70 | 100 | 70 | 45kW-4 | 1450 | 950 | ||
125 | 125HFM-I-M-100-85 | 100 | 85 | 55kW-4 | 1450 | 950 | ||
126 | 125HFM-I-M-120-70 | 120 | 70 | 55kW-4 | 1450 | 950 | ||
127 | 125HFM-I-M-120-85 | 120 | 85 | 75kW-4 | 1450 | 950 | ||
128 | 125HFM-I-M-130-68 | 130 | 68 | 55kW-4 | 1450 | 950 | ||
129 | 125HFM-I-M-140-65 | 140 | 65 | 75kW-4 | 1450 | 950 | ||
130 | 125HFM-I-M-150-62 | 150 | 62 | 75kW-4 | 1450 | 950 | ||
131 | 150HFM-I | 150HFM-I-80-11 | 80 | 11 | 11kW-6 | 980 | 950 | 150×125 |
132 | 150HFM-I-101-18 | 101 | 18 | 15kW-6 | 980 | 950 | ||
133 | 150HFM-I-120-40 | 120 | 40 | 37kW-4 | 1450 | 950 | ||
134 | 150HFM-I-148-11 | 148 | 11 | 15kW-6 | 980 | 950 | ||
135 | 150HFM-I-150-40 | 150 | 40 | 45kW-4 | 1450 | 950 | ||
136 | 150HFM-I-200-32 | 200 | 32 | 45kW-4 | 1450 | 950 | ||
137 | 150HFM-I-250-30 | 250 | 30 | 45kW-4 | 1450 | 950 | ||
138 | 150HFM-I-300-25 | 300 | 25 | 45kW-4 | 1450 | 950 | ||
139 | 150HFM-I-M-100-90 | 100 | 90 | 75kW-4 | 1450 | 1100 | 150×125 | |
140 | 150HFM-I-M | 150HFM-I-M-120-85 | 120 | 85 | 75kW-4 | 1450 | 1100 | |
141 | 150HFM-I-M-150-70 | 150 | 70 | 75kW-4 | 1450 | 1100 | ||
142 | 150HFM-I-M-150-85 | 150 | 85 | 90kW-4 | 1450 | 1100 | ||
143 | 150HFM-I-M-180-68 | 180 | 68 | 90kW-4 | 1450 | 1100 | ||
144 | 150HFM-I-M-180-80 | 180 | 80 | 90kW-4 | 1450 | 1100 | ||
145 | 150HFM-I-M-200-66 | 200 | 66 | 90kW-4 | 1450 | 1100 | ||
146 | 150HFM-I-M-200-72 | 200 | 72 | 110kW-4 | 1450 | 1100 | ||
147 | 150HFM-I-M-200-75 | 200 | 75 | 110kW-4 | 1450 | 1100 | ||
148 | 200HFM-I | 200HFM-I-168-20 | 168 | 20 | 30kW-6 | 980 | 1100 | 200×150 |
149 | 200HFM-I-210-14 | 210 | 14 | 18.5kW-6 | 980 | 1100 | ||
150 | 200HFM-I-215-10 | 215 | 10 | 18.5kW-6 | 980 | 1100 | ||
151 | 200HFM-I-250-45 | 250 | 45 | 75kW-4 | 1450 | 1100 | ||
152 | 200HFM-I-300-38 | 300 | 38 | 75kW-4 | 1450 | 1100 | ||
153 | 200HFM-I-320-24 | 320 | 24 | 45kW-4 | 1450 | 1100 | ||
154 | 200HFM-I-320-32 | 320 | 32 | 55kW-4 | 1450 | 1100 | ||
155 | 200HFM-I-350-20 | 350 | 20 | 45kW-4 | 1450 | 1100 | ||
156 | 200HFM-I-350-28 | 350 | 28 | 55kW-4 | 1450 | 1100 | ||
157 | 200HFM-I-350-34 | 350 | 34 | 75kW-4 | 1450 | 1100 | ||
158 | 200HFM-I-400-18 | 400 | 18 | 45kW-4 | 1450 | 1100 | ||
159 | 200HFM-I-400-25 | 400 | 25 | 75kW-4 | 1450 | 1100 | ||
160 | 200HFM-I-500-12 | 500 | 12 | 45kW-4 | 1450 | 1100 | ||
161 | 200HFM-I-M | 200HFM-I-M-120-85 | 120 | 85 | 75kW-4 | 1450 | 1800 | 200×150 |
162 | 200HFM-I-M-150-75 | 150 | 75 | 75kW-4 | 1450 | 1800 | ||
163 | 200HFM-I-M-150-83 | 150 | 83 | 90kW-4 | 1450 | 1800 | ||
164 | 200HFM-I-M-180-73 | 180 | 73 | 90kW-4 | 1450 | 1800 | ||
165 | 200HFM-I-M-200-70 | 200 | 70 | 90kW-4 | 1450 | 1800 | ||
166 | 200HFM-I-M-200-80 | 200 | 80 | 110kW-4 | 1450 | 1800 | ||
167 | 200HFM-I-M-250-67 | 250 | 67 | 110kW-4 | 1450 | 1800 | ||
168 | 200HFM-I-M-250-75 | 250 | 75 | 132kW-4 | 1450 | 1800 | ||
169 | 200HFM-I-AH | 200HFM-I-AH-200-75 | 200 | 75 | 110kW-4 | 1450 | 2000 | 200×150 |
170 | 200HFM-I-AH-200-80 | 200 | 80 | 110kW-4 | 1450 | 2000 | ||
171 | 200HFM-I-AH-250-72 | 250 | 72 | 132kW-4 | 1450 | 2000 | ||
172 | 200HFM-I-AH-250-76 | 250 | 76 | 132kW-4 | 1450 | 2000 | ||
173 | 200HFM-I-AH-300-70 | 300 | 70 | 132kW-4 | 1450 | 2000 | ||
174 | 200HFM-I-AH-350-60 | 350 | 60 | 132kW-4 | 1450 | 2000 | ||
175 | 200HFM-I-AH-350-68 | 350 | 68 | 132kW-4 | 1450 | 2000 | ||
176 | 250HFM-I | 250HFM-I-300-65 | 300 | 65 | 132kW-4 | 1450 | 2200 | 250×200 |
177 | 250HFM-I-350-63 | 350 | 63 | 132kW-4 | 1450 | 2200 | ||
178 | 250HFM-I-400-55 | 400 | 55 | 132kW-4 | 1450 | 2200 | ||
179 | 250HFM-I-400-63 | 400 | 63 | 160kW-4 | 1450 | 2200 | ||
180 | 250HFM-I-500-52 | 500 | 52 | 160kW-4 | 1450 | 2200 | ||
181 | 250HFM-I-500-60 | 500 | 60 | 185kW-4 | 1450 | 2200 | ||
182 | 250HFM-I-600-49 | 600 | 49 | 185kW-4 | 1450 | 2200 | ||
183 | 250HFM-I-600-56 | 600 | 56 | 200kW-4 | 1450 | 2200 | ||
184 | 250HFM-I-700-45 | 700 | 45 | 185kW-4 | 1450 | 2200 | ||
185 | 250HFM-I-700-52 | 700 | 52 | 200kW-4 | 1450 | 2200 | ||
186 | 250HFM-I-800-42 | 800 | 42 | 200kW-4 | 1450 | 2200 | ||
187 | 250HFM-I-800-48 | 800 | 48 | 220kW-4 | 1450 | 2200 | ||
序号 | 规格 | 参考型号 | 流量 | 扬程 | 配备电机 | 转速 | 重量 | 进口×出口 直径(mm) |
(m3/h) | (m) | (r/min) | (kg) | |||||
1 | 65HFM-II | 65HFM-II-10-60 | 10 | 60 | 11kW-2 | 2900 | 460 | 65×50 |
2 | 65HFM-II-10-70 | 10 | 70 | 11kW-2 | 2900 | 460 | ||
3 | 65HFM-II-10-80 | 10 | 80 | 15kW-2 | 2900 | 480 | ||
4 | 65HFM-II-10-90 | 10 | 90 | 15kW-2 | 2900 | 480 | ||
5 | 65HFM-II-10-100 | 10 | 100 | 22kW-2 | 2900 | 550 | ||
6 | 65HFM-II-15-60 | 15 | 60 | 11kW-2 | 2900 | 460 | ||
7 | 65HFM-II-15-70 | 15 | 70 | 15kW-2 | 2900 | 480 | ||
8 | 65HFM-II-15-80 | 15 | 80 | 15kW-2 | 2900 | 480 | ||
9 | 65HFM-II-15-90 | 15 | 90 | 18.5kW-2 | 2900 | 520 | ||
10 | 65HFM-II-15-100 | 15 | 100 | 22kW-2 | 2900 | 550 | ||
11 | 65HFM-II-20-60 | 20 | 60 | 15kW-2 | 2900 | 480 | ||
12 | 65HFM-II-20-70 | 20 | 70 | 15kW-2 | 2900 | 480 | ||
13 | 65HFM-II-20-80 | 20 | 80 | 18.5kW-2 | 2900 | 520 | ||
14 | 65HFM-II-30-60 | 30 | 60 | 18.5kW-2 | 2900 | 520 | ||
15 | 65HFM-II-30-70 | 30 | 70 | 22kW-2 | 2900 | 550 | ||
16 | 65HFM-II-30-80 | 30 | 80 | 22kW-2 | 2900 | 550 | ||
17 | 65HFM-II-30-90 | 30 | 90 | 30kW-2 | 2900 | 580 | ||
18 | 65HFM-II-30-100 | 30 | 100 | 37kW-2 | 2900 | 630 | ||
19 | 80HFM-II | 80HFM-II-20-60 | 20 | 60 | 15kW-2 | 2900 | 490 | 80×65 |
20 | 80HFM-II-20-70 | 20 | 70 | 15kW-2 | 2900 | 490 | ||
21 | 80HFM-II-20-80 | 20 | 80 | 18.5kW-2 | 2900 | 530 | ||
22 | 80HFM-II-30-60 | 30 | 60 | 18.5kW-2 | 2900 | 530 | ||
23 | 80HFM-II-30-70 | 30 | 70 | 22kW-2 | 2900 | 560 | ||
24 | 80HFM-II-30-80 | 30 | 80 | 22kW-2 | 2900 | 560 | ||
25 | 80HFM-II-30-90 | 30 | 90 | 30kW-2 | 2900 | 580 | ||
26 | 80HFM-II-30-100 | 30 | 100 | 37kW-2 | 2900 | 630 | ||
27 | 80HFM-II-40-60 | 40 | 60 | 18.5kW-2 | 2900 | 530 | ||
28 | 80HFM-II-40-70 | 40 | 70 | 22kW-2 | 2900 | 560 | ||
29 | 80HFM-II-40-80 | 40 | 80 | 30kW-2 | 2900 | 580 | ||
30 | 80HFM-II-40-90 | 40 | 90 | 30kW-2 | 2900 | 580 | ||
31 | 80HFM-II-40-100 | 40 | 100 | 37kW-2 | 2900 | 630 | ||
32 | 80HFM-II-H2 | 80HFM-II-H2-30-70 | 30 | 70 | 15kW-4 | 1450 | 900 | 80×65 |
33 | 80HFM-II-H2-30-120 | 30 | 120 | 30kW-2 | 2900 | 900 | ||
34 | 80HFM-II-H2-40-100 | 40 | 100 | 30kW-2 | 2900 | 900 | ||
35 | 80HFM-II-H2-45-65 | 45 | 65 | 18.5kW-4 | 1450 | 900 | ||
36 | 100HFM-II | 100HFM-II-40-60 | 40 | 60 | 18.5kW-2 | 2900 | 540 | 100×80 |
37 | 100HFM-II-40-70 | 40 | 70 | 22kW-2 | 2900 | 570 | ||
38 | 100HFM-II-40-80 | 40 | 80 | 30kW-2 | 2900 | 590 | ||
39 | 100HFM-II-50-60 | 50 | 60 | 22kW-2 | 2900 | 570 | ||
40 | 100HFM-II-50-70 | 50 | 70 | 30kW-2 | 2900 | 590 | ||
41 | 100HFM-II-50-80 | 50 | 80 | 30kW-2 | 2900 | 590 | ||
42 | 100HFM-II-50-90 | 50 | 90 | 37kW-2 | 2900 | 680 | ||
43 | 100HFM-II-50-100 | 50 | 100 | 45kW-2 | 2900 | 710 | ||
44 | 100HFM-II-60-55 | 60 | 55 | 30kW-2 | 2900 | 590 | ||
45 | 100HFM-II-60-60 | 60 | 60 | 30kW-2 | 2900 | 590 | ||
46 | 100HFM-II-60-70 | 60 | 70 | 37kW-2 | 2900 | 680 | ||
47 | 100HFM-II-60-80 | 60 | 80 | 37kW-2 | 2900 | 680 | ||
48 | 100HFM-II-60-90 | 60 | 90 | 45kW-2 | 2900 | 710 | ||
49 | 100HFM-II-70-50 | 70 | 50 | 30kW-2 | 2900 | 590 | ||
50 | 100HFM-II-70-60 | 70 | 60 | 37kW-2 | 2900 | 680 | ||
51 | 100HFM-II-70-70 | 70 | 70 | 37kW-2 | 2900 | 680 | ||
52 | 100HFM-II-70-80 | 70 | 80 | 45kW-2 | 2900 | 710 | ||
53 | 100HFM-II-70-90 | 70 | 90 | 55kW-2 | 2900 | 800 | ||
54 | 100HFM-II-80-50 | 80 | 50 | 37kW-2 | 2900 | 680 | ||
55 | 100HFM-II-80-60 | 80 | 60 | 37kW-2 | 2900 | 680 | ||
56 | 100HFM-II-80-70 | 80 | 70 | 45kW-2 | 2900 | 710 | ||
57 | 100HFM-II-80-80 | 80 | 80 | 55kW-2 | 2900 | 800 | ||
58 | 100HFM-II-80-90 | 80 | 90 | 55kW-2 | 2900 | 800 | ||
59 | 100HFM-II-H2 | 100HFM-II-H2-60-70 | 60 | 70 | 30kW-4 | 1450 | 1000 | 100×80 |
60 | 100HFM-II-H2-60-120 | 60 | 120 | 45kW-2 | 2900 | 1000 | ||
61 | 100HFM-II-H2-80-60 | 80 | 60 | 30kW-4 | 1450 | 1000 | ||
62 | 100HFM-II-H2-80-100 | 80 | 100 | 55kW-2 | 2900 | 1000 |
规格 | 配套电机 | A | B | C | E | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | h | sxn | |
50HFM-I | 0.75kW-4 | 290 | 290 | 330 | 106.5 | 242 | 190 | 950 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
1.1kW-4 | 290 | 290 | 330 | 106.5 | 242 | 190 | 975 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | ||
1.5~2.2kW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1000 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | ||
3kW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1035 | 150 | 530 | 125 | 215 | 119 | 185 | 25 | 18×4 | ||
4kW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1055 | 150 | 530 | 126 | 215 | 119 | 185 | 25 | 18×4 | ||
5.5~7.5kW-2 | 290 | 325 | 365 | 106.5 | 242 | 190 | 1110 | 150 | 563 | 117 | 215 | 119 | 185 | 25 | 18×4 | ||
65HFM-I | 5.5~7.5kW-2 | 335 | 355 | 405 | 125 | 280 | 218 | 1345 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
11~15kW-2 | 335 | 425 | 475 | 125 | 280 | 218 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
65HFM-I-H | 1.1kW-4 | 335 | 355 | 405 | 140 | 280 | 230 | 1275 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
2.2~3kW-4 | 335 | 355 | 405 | 140 | 280 | 230 | 1275 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
11~15kW-2 | 335 | 425 | 475 | 140 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
18.5kW-2 | 335 | 425 | 475 | 140 | 280 | 230 | 1490 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
22kW-2 | 335 | 425 | 475 | 140 | 280 | 230 | 1510 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
65HFM-I-H2 | 7.5kW-4 | 335 | 355 | 405 | 195 | 280 | 255 | 1365 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
15kW-2 | 335 | 355 | 405 | 195 | 280 | 255 | 1480 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | ||
18.5kW-2 | 335 | 425 | 475 | 195 | 280 | 255 | 1480 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | ||
22kW-2 | 335 | 425 | 475 | 195 | 280 | 255 | 1520 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | ||
80HFM-I | 3kW-4 | 335 | 355 | 405 | 125 | 280 | 228 | 1270 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
4kW-4 | 335 | 355 | 405 | 125 | 280 | 228 | 1270 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
7.5kW-2 | 335 | 355 | 405 | 125 | 280 | 228 | 1340 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
11~15kW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
18.5kW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1480 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
22kW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1510 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
80HFM-I-H | 2.2~3kW-4 | 335 | 355 | 405 | 140 | 280 | 230 | 1275 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
4kW-4 | 335 | 355 | 405 | 140 | 280 | 230 | 1275 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
18.5kW-2 | 335 | 425 | 475 | 140 | 280 | 230 | 1485 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
22kW-2 | 335 | 425 | 475 | 140 | 280 | 230 | 1510 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
80HFM-I-H2 | 30~37kW-2 | 335 | 470 | 520 | 205 | 300 | 265 | 1670 | 190 | 860 | 200 | 320 | 240 | 245 | 35 | 20×4 | |
100HFM-I | 3kW-4 | 335 | 355 | 405 | 130 | 280 | 225 | 1270 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
4kW-4 | 335 | 355 | 405 | 130 | 280 | 225 | 1270 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
5.5kW-4 | 335 | 355 | 405 | 130 | 280 | 225 | 1325 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
7.5kW-4 | 335 | 355 | 405 | 130 | 280 | 225 | 1385 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
15kW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1440 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
18.5kW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1480 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
22kW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1525 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | ||
100HFM-I-H | 4kW-4 | 335 | 355 | 405 | 140 | 280 | 235 | 1270 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
5.5kW-4 | 335 | 425 | 475 | 130 | 280 | 235 | 1325 | 190 | 830 | 180 | 250 | 150 | 225 | 35 | 20×4 | ||
30~37kW-2 | 335 | 470 | 520 | 130 | 300 | 235 | 1525 | 190 | 860 | 200 | 250 | 150 | 225 | 35 | 20×4 | ||
100HFM-I-H2 | 30~37kW-2 | 335 | 470 | 520 | 200 | 300 | 270 | 1660 | 190 | 860 | 200 | 320 | 238 | 245 | 35 | 20×4 | |
45kW-2 | 335 | 520 | 570 | 200 | 325 | 270 | 1755 | 190 | 860 | 265 | 335 | 238 | 245 | 35 | 20×4 | ||
55kW-2 | 390 | 630 | 720 | 195 | 420 | 275 | 1870 | 230 | 1000 | 155 | 390 | 247 | 245 | 35 | 20×4 | ||
100HFM-I-M | 30kW-4 | 600 | 600 | 670 | 290 | 455 | 485 | 2000 | 200 | 960 | 270 | 442 | 290 | 310 | 20 | 30×4 | |
37kW-4 | 600 | 600 | 670 | 290 | 515 | 485 | 2040 | 200 | 1000 | 300 | 442 | 290 | 310 | 20 | 30×4 | ||
45kW-4 | 600 | 600 | 670 | 290 | 515 | 485 | 2065 | 200 | 1000 | 300 | 442 | 290 | 310 | 20 | 30×4 | ||
55kW-4 | 650 | 650 | 740 | 290 | 565 | 485 | 2135 | 200 | 1200 | 220 | 432 | 290 | 310 | 20 | 30×4 | ||
75kW-4 | 650 | 650 | 740 | 290 | 565 | 485 | 2295 | 200 | 1200 | 300 | 452 | 290 | 310 | 20 | 30×4 | ||
125HFM-I-H | 37kW-2 | 335 | 472 | 522 | 140 | 370 | 235 | 1705 | 190 | 860 | 200 | 340 | 165 | 225 | 35 | 20×4 | |
45kW-2 | 335 | 520 | 570 | 140 | 370 | 235 | 1900 | 190 | 860 | 265 | 360 | 165 | 225 | 35 | 20×4 | ||
55kW-2 | 390 | 630 | 720 | 140 | 390 | 235 | 1900 | 230 | 1000 | 155 | 390 | 150 | 235 | 35 | 20×4 | ||
125HFM-I-H2 | 45kW-2 | 335 | 520 | 570 | 195 | 325 | 275 | 1755 | 190 | 860 | 265 | 340 | 247 | 245 | 35 | 20×4 | |
55kW-2 | 390 | 630 | 720 | 195 | 420 | 275 | 1870 | 230 | 1000 | 155 | 390 | 247 | 245 | 35 | 20×4 | ||
125HFM-I-M | 37kW-4 | 600 | 600 | 670 | 285 | 515 | 495 | 2040 | 200 | 1000 | 300 | 442 | 290 | 310 | 20 | 30×4 | |
45kW-4 | 600 | 600 | 670 | 285 | 515 | 495 | 2065 | 200 | 1000 | 300 | 442 | 290 | 310 | 20 | 30×4 | ||
55kW-4 | 650 | 650 | 740 | 285 | 565 | 495 | 2135 | 200 | 1200 | 220 | 432 | 290 | 310 | 20 | 30×4 | ||
75kW-4 | 650 | 650 | 740 | 285 | 565 | 495 | 2295 | 200 | 1200 | 300 | 452 | 290 | 310 | 20 | 30×4 | ||
150HFM-I | 11kW-6 | 600 | 600 | 670 | 217.5 | 455 | 495 | 1850 | 200 | 960 | 230 | 400 | 225 | 320 | 45 | 30×4 | |
15kW-6 | 600 | 600 | 670 | 217.5 | 455 | 495 | 1920 | 200 | 960 | 230 | 400 | 225 | 320 | 45 | 30×4 | ||
150HFM-I-M | 37kW-4 | 600 | 600 | 670 | 217.5 | 515 | 495 | 1995 | 200 | 1000 | 300 | 380 | 225 | 320 | 45 | 30×4 | |
45kW-4 | 600 | 600 | 670 | 217.5 | 515 | 495 | 2020 | 200 | 1000 | 300 | 380 | 225 | 320 | 45 | 30×4 | ||
75kW-4 | 650 | 650 | 740 | 275.5 | 565 | 508 | 2245 | 200 | 1200 | 300 | 452 | 290 | 320 | 20 | 30×4 | ||
90kW-4 | 650 | 650 | 740 | 275.5 | 565 | 508 | 2295 | 200 | 1200 | 300 | 452 | 290 | 320 | 20 | 30×4 | ||
110kW-4 | 760 | 760 | 850 | 275.5 | 565 | 508 | 2415 | 300 | 1200 | 370 | 525 | 290 | 320 | 20 | 30×4 | ||
200HFM-I | 18.5kW-6 | 600 | 600 | 670 | 205 | 455 | 495 | 1955 | 200 | 960 | 270 | 400 | 225 | 320 | 25 | 30×4 | |
30kW-6,45kW-4 | 600 | 600 | 670 | 205 | 515 | 495 | 2025 | 200 | 1000 | 300 | 400 | 225 | 320 | 25 | 30×4 | ||
200HFM-I-M | 55kW-4 | 650 | 650 | 740 | 205 | 565 | 495 | 2100 | 200 | 1200 | 220 | 390 | 225 | 320 | 45 | 30×4 | |
75kW-4 | 650 | 650 | 740 | 205 | 565 | 495 | 2215 | 200 | 1200 | 300 | 390 | 225 | 320 | 45 | 30×4 | ||
75kW-4 | 650 | 650 | 740 | 263 | 565 | 520 | 2250 | 200 | 1200 | 300 | 445 | 335 | 320 | 20 | 30×4 | ||
90kW-4 | 650 | 650 | 740 | 263 | 565 | 520 | 2280 | 200 | 1200 | 300 | 445 | 335 | 320 | 20 | 30×4 | ||
110kW-4 | 760 | 760 | 850 | 263 | 565 | 520 | 2340 | 300 | 1200 | 370 | 545 | 335 | 320 | 20 | 30×4 | ||
132kW-4 | 760 | 760 | 850 | 263 | 565 | 520 | 2540 | 300 | 1200 | 370 | 545 | 335 | 320 | 20 | 30×4 | ||
200HFM-I-AH | 110kW-4 | 760 | 760 | 850 | 310 | 645 | 540 | 2900 | 315 | 1000×2 | 315 | 155 | 370 | 385 | 25 | 30×6 | |
132kW-4 | 760 | 760 | 850 | 310 | 645 | 540 | 3000 | 315 | 1000×2 | 315 | 155 | 370 | 385 | 25 | 30×6 | ||
250HFM-I | 132kW-4 | 760 | 760 | 850 | 274 | 645 | 550 | 2930 | 315 | 1000×2 | 315 | 175 | 383 | 385 | 25 | 30×6 | |
160kW-4 | 760 | 760 | 850 | 274 | 645 | 550 | 2930 | 315 | 1000×2 | 315 | 175 | 383 | 385 | 25 | 30×6 | ||
185kW-4 | 760 | 760 | 850 | 274 | 645 | 550 | 2930 | 315 | 1000×2 | 315 | 175 | 383 | 385 | 25 | 30×6 | ||
200kW-4 | 760 | 760 | 850 | 274 | 645 | 550 | 2930 | 315 | 1000×2 | 315 | 175 | 383 | 385 | 25 | 30×6 | ||
220kW-4 | 860 | 860 | 950 | 274 | 645 | 550 | 3155 | 315 | 1000×2 | 385 | 175 | 383 | 385 | 25 | 30×6 | ||
规格 | 配套电机 | A | B | C | E | F | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | h | sxn |
65HFM-II | 11~15kW-2 | 335 | 425 | 475 | 125 | 870 | 280 | 348 | 1750 | 190 | 830 | 180 | 313.5 | 213.5 | 355 | 35 | 20×4 |
18.5kW-2 | 335 | 425 | 475 | 125 | 870 | 280 | 348 | 1795 | 190 | 830 | 180 | 313.5 | 213.5 | 355 | 35 | 20×4 | |
22kW-2 | 335 | 425 | 475 | 125 | 870 | 280 | 348 | 1820 | 190 | 830 | 180 | 313.5 | 213.5 | 355 | 35 | 20×4 | |
30~37kW-2 | 335 | 470 | 520 | 125 | 870 | 300 | 348 | 1895 | 190 | 860 | 200 | 313.5 | 213.5 | 355 | 35 | 20×4 | |
80HFM-II | 15kW-2 | 335 | 425 | 475 | 125 | 725 | 280 | 228 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 |
18.5kW-2 | 335 | 425 | 475 | 125 | 725 | 280 | 228 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
22kW-2 | 335 | 425 | 475 | 125 | 725 | 280 | 228 | 1820 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
30~37kW-2 | 335 | 470 | 520 | 125 | 745 | 300 | 228 | 1895 | 190 | 860 | 200 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
80HFM-II-H2 | 15kW-4 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2300 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 20×4 |
18.5kW-4 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2400 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 20×4 | |
30kW-2 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2100 | 300 | 1000 | 270 | 390 | 225 | 320 | 35 | 20×4 | |
100HFM-II | 18.5kW-2 | 335 | 425 | 475 | 117.5 | 730 | 280 | 228 | 1880 | 190 | 830 | 180 | 372 | 272 | 235 | 35 | 20×4 |
22kW-2 | 335 | 425 | 475 | 117.5 | 730 | 280 | 228 | 1905 | 190 | 830 | 180 | 372 | 272 | 235 | 35 | 20×4 | |
30~37kW-2 | 335 | 470 | 520 | 117.5 | 750 | 300 | 228 | 1985 | 190 | 860 | 200 | 372 | 272 | 235 | 35 | 20×4 | |
45kW-2 | 335 | 520 | 570 | 117.5 | 775 | 325 | 228 | 2025 | 190 | 860 | 265 | 372 | 272 | 235 | 35 | 20×4 | |
55kW-2 | 390 | 630 | 720 | 117.5 | 805 | 420 | 228 | 2120 | 230 | 1000 | 155 | 430 | 270 | 235 | 35 | 30×4 | |
100HFM-II-H2 | 30kW-4 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2350 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 30×4 |
45kW-2 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2150 | 300 | 1000 | 270 | 390 | 225 | 320 | 35 | 30×4 | |
55kW-2 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2250 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 30×4 |
