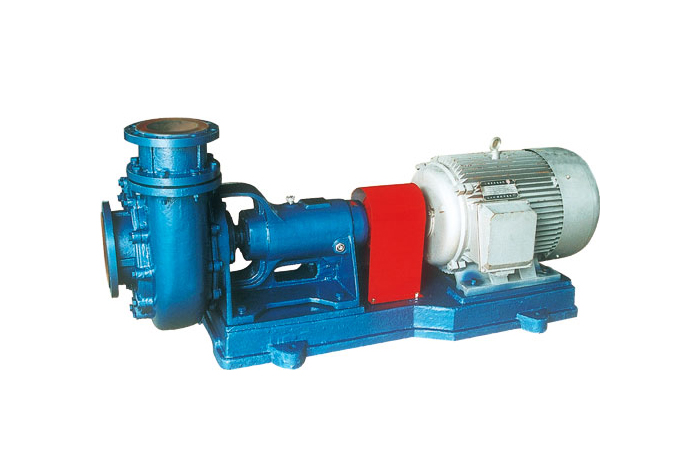

UHB-ZK系列耐腐耐磨砂浆泵

产品特点:

宙斯泵业UHB-ZK系列耐腐耐磨泵核心技术为在金属泵壳上焊有龟甲网，锚固了塑料层，使得衬层的抗开裂性能、抗热变性能、抗脱落性能大幅度提高，进而提升了衬里型耐腐泵的质量稳定性。和同类衬塑泵相比：外形相同，质量不一样！该系列泵累计上市已超10万台，招来众多厂商仿制，但同形产品在耐磨性、抗变形脱落性方面，质量性能差距很大。

联系我们

产品详情规格参数安装尺寸表资料下载


宙斯泵业UHB-ZK系列耐腐耐磨泵核心技术为在金属泵壳上焊有龟甲网，锚固了塑料层，使得衬层的抗开裂性能、抗热变性能、抗脱落性能大幅度提高，进而提升了衬里型耐腐泵的质量稳定性。和同类衬塑泵相比：外形相同，质量不一样！该系列泵累计上市已超10万台，招来众多厂商仿制，但同形产品在耐磨性、抗变形脱落性方面，质量性能差距很大。敬告该系列泵所安装的K型动力密封和G3、G4型机械密封禁止在泵内无液的状态下运转，但接通冷却水后，则可以短时间空运行(3~5分钟)。出液阀门全关闭的情况下，开闷泵不得超过十分钟，不然泵内液体升温损坏泵机衬里层。吸程在2米以上的岗位，请选G3、G4型机械密封！
产品简介
UHB-ZK系列耐腐耐磨泵属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)。抗蠕变性(耐环境应力开裂)和较好的耐腐蚀性。该泵显著特点是：多功能，即一种泵能适应各种不同的工况，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用，其耐腐耐磨性、密封可靠性、使用寿命性，均得到了较高的评价。
技术参数与应用
主要技术性能简述 1）型号：UHB-ZK系列耐腐耐磨泵 2）结构与特点： (1) 耐腐耐磨，一泵多用，酸碱类清液料浆均适用。 (2) 泵体为钢衬超高分子量聚乙烯结构，衬层厚8~20mm，该泵应用了龟甲网衬里技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。 (3) 叶轮分开式，闭式二种，可根据介质状况任选。 (4) 密封：K型动力密封，G3、G4型机械密封。 3）适用介质：浓度80%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。 4）主要技术参数：使用温度-20℃~90℃, 进口直径 32~350mm，流量5~2600m3/h，扬程80m以内。广泛的使用范围 1）硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。 2）有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。 3）化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。 4）氯碱业：盐酸、液碱、电解液等。 5）水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。 6）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。 7）湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。 8）煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

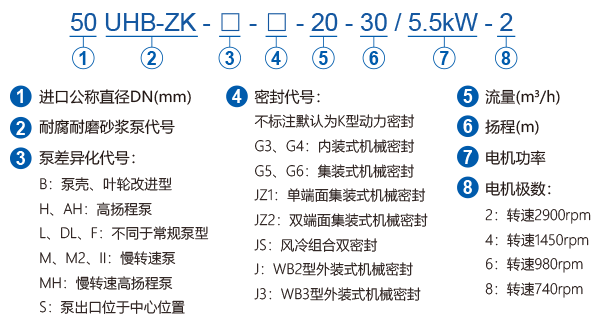

型号标注与选型

1.普通K型动力密封的标注示例：50UHB-ZK-20-30/5.5kW-2。 2.B型结构K型动力密封的标注示例：50UHB-ZK-B-20-30/5.5kW-2。 3.G3型机械密封的标注示例：50UHB-ZK-G3-20-30/5.5kW-2。 4.订货时请用户提供以下工况：介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力（正压还是负压）以及使用岗位名称及使用特点，以便本公司为你选定合适的密封材料。 5.UHB-ZK系列耐腐耐磨泵，可根据用户的要求安装不同的密封。若无特殊要求，一般均装配K型动力密封。

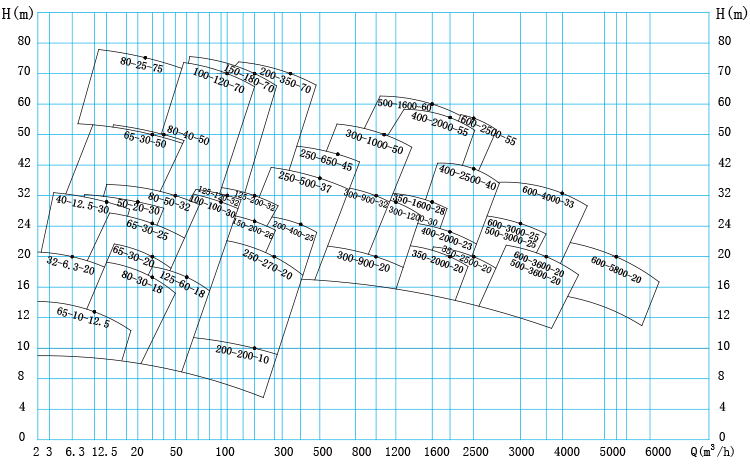

型谱图

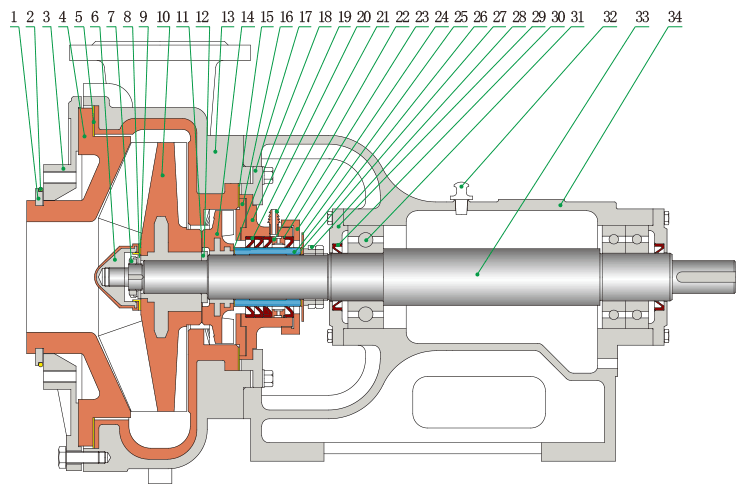

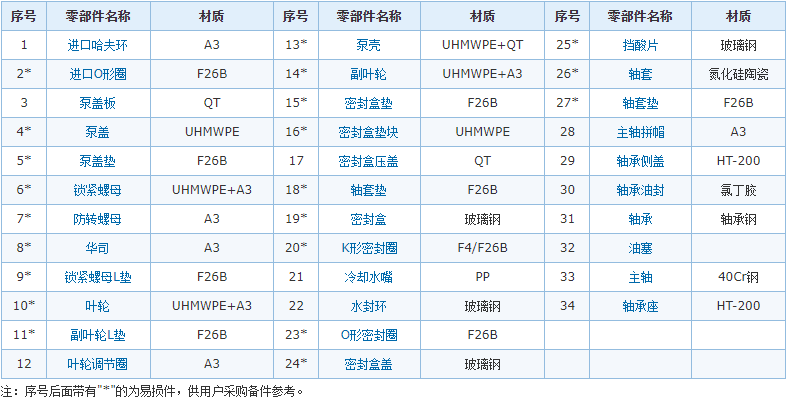

泵结构图
不带副叶轮泵的结构简图

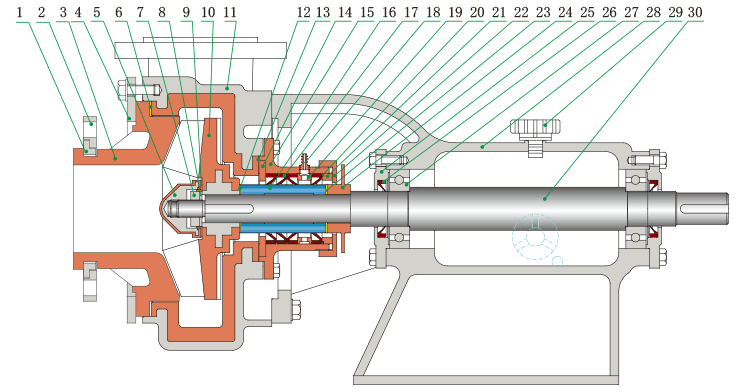

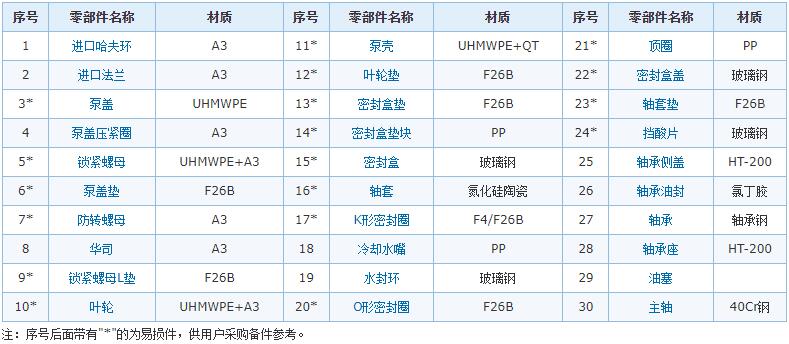

带副叶轮泵的结构简图


泵的密封介绍
如右图，该密封主要由副叶轮(或副叶片1)与停车密封(橡胶密封圈2)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时停车密封不起作用，橡胶密封圈的唇口因负压而松开，与轴套3产生一定间隙，减少其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶密封圈的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水的K型动力密封(见泵的结构简图)，即可添加外冷却水装置，延长密封圈的使用寿命。该密封的密封圈采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05MPa以内)。

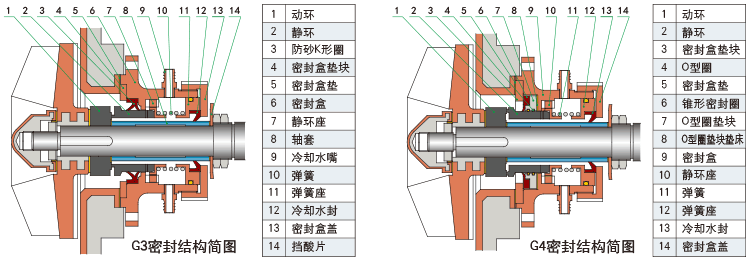

G3、G4型机械密封结构简图及简介

G3密封为本公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环与密封盒之间设置了挡砂圈，硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的"卡砂"失效的缺点。G4密封是对G3密封挡砂K型圈部位的进一步改进，性能更加稳定可靠。
改进结构简介 B型结构泵是对普通泵的改进，两者之间的区别在于普通泵是无台阶式背叶片，B型结构为台阶式背叶片。如右图，改进后叶轮的背叶分为一级背叶片1和二级背叶片2，一级与二级背叶片之间有凸起的台阶，与之相匹配的泵壳也有凹进的台阶3。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。主要适用岗位 UHB-ZK-B型耐腐耐磨泵主要适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵，选B型泵较为合适，密封寿命可提高一到三倍。

序号	规格	参考型号	流量	扬程	轴功率	配备电机	电机转速 (r/min)	进口×出口直径(mm)	重量
			(m3/h)	(m)	(kW)				(kg)
1	32UHB-ZK	32UHB-ZK-3-13	3	13	0.3	0.75kW-2	2900	32×25	80
2		32UHB-ZK-3-18	3	18	0.4	1.1kW-2	2900
3		32UHB-ZK-5-5	5	5	0.25	0.75kW-4	1450
4		32UHB-ZK-5-12	5	12	0.42	0.75kW-2	2900
5		32UHB-ZK-5-15	5	15	0.55	1.1kW-2	2900
6		32UHB-ZK-5-20	5	20	0.72	1.1kW-2	2900
7		32UHB-ZK-5-25	5	25	1.5	2.2kW-2	2900
8		32UHB-ZK-7-10	7	10	0.5	0.75kW-2	2900
9		32UHB-ZK-7.5-6	7.5	6	0.4	0.75kW-4	1450
10		32UHB-ZK-8-12	8	12	0.7	1.1kW-2	2900
11		32UHB-ZK-8-18	8	18	1.2	1.5kW-2	2900
12		32UHB-ZK-10-20	10	20	1.6	2.2kW-2	2900
13		32UHB-ZK-12-15	12	15	1.3	2.2kW-2	2900
14		32UHB-ZK-15-15	15	15	1.7	2.2kW-2	2900
15	40UHB-ZK	40UHB-ZK-10-18	10	18	1.6	2.2kW-2	2900	40×32	130
16		40UHB-ZK-10-30	10	30	2.2	3kW-2	2900
17		40UHB-ZK-15-15	15	15	1.7	2.2kW-2	2900
18		40UHB-ZK-15-25	15	25	2.7	3kW-2	2900
19		40UHB-ZK-18-20	18	20	2.6	3kW-2	2900
20	50UHB-ZK	50UHB-ZK-10-7.5	10	7.5	0.8	1.1kW-4	1450	50×40	170
21		50UHB-ZK-10-35	10	35	3.2	4kW-2	2900
22		50UHB-ZK-12-40	12	40	3.8	5.5kW-2	2900
23		50UHB-ZK-15-32	15	32	3.5	5.5kW-2	2900
24		50UHB-ZK-15-43	15	43	5.6	7.5kW-2	2900
25		50UHB-ZK-20-20	20	20	3	4kW-2	2900
26		50UHB-ZK-20-30	20	30	4.3	5.5kW-2	2900
27		50UHB-ZK-25-18	25	18	3.2	4kW-2	2900
28		50UHB-ZK-25-28	25	28	5	5.5kW-2	2900
29		50UHB-ZK-30-15	30	15	3.1	4kW-2	2900
30	65UHB-ZK	65UHB-ZK-15-8	15	8	0.9	1.1kW-4	1450	65×50	220
31		65UHB-ZK-30-25	30	25	5.3	5.5kW-2	2900
32		65UHB-ZK-30-32	30	32	6.5	7.5kW-2	2900
33		65UHB-ZK-35-20	35	20	5.1	5.5kW-2	2900
34		65UHB-ZK-35-25	35	25	6.2	7.5kW-2	2900
35		65UHB-ZK-40-15	40	15	4.5	5.5kW-2	2900
36		65UHB-ZK-40-20	40	20	5.9	7.5kW-2	2900
37	65UHB-ZK-H	65UHB-ZK-H-5-11	5	11	0.6	1.1kW-4	1450	65×50	270
38		65UHB-ZK-H-10-12.5	10	12.5	1.2	2.2kW-4	1450
39		65UHB-ZK-H-10-40	10	40	4.2	5.5kW-2	2900
40		65UHB-ZK-H-10-45	10	45	4.8	7.5kW-2	2900
41		65UHB-ZK-H-10-55	10	55	8.6	11kW-2	2900
42		65UHB-ZK-H-15-12.5	15	12.5	1.6	2.2kW-4	1450
43		65UHB-ZK-H-20-50	20	50	8.7	11kW-2	2900
44		65UHB-ZK-H-30-40	30	40	9.6	11kW-2	2900
45		65UHB-ZK-H-30-50	30	50	12	15kW-2	2900
46	65UHB-ZK-M2	65UHB-ZK-M2-10-30	10	30	1.92	3kW-4	1450	65×50	380
47		65UHB-ZK-M2-15-15	15	15	2.7	3kW-4	1450
48		65UHB-ZK-M2-20-20	20	20	3.2	4kW-4	1450
49		65UHB-ZK-M2-20-25	20	25	3.16	4kW-4	1450
50		65UHB-ZK-M2-20-30	20	30	3.98	5.5kW-4	1450
51		65UHB-ZK-M2-30-20	30	20	5	5.5kW-4	1450
52		65UHB-ZK-M2-30-25	30	25	4.7	5.5kW-4	1450
53		65UHB-ZK-M2-30-30	30	30	5.72	7.5kW-4	1450
54		65UHB-ZK-M2-35-15	35	15	5.1	5.5kW-4	1450
55		65UHB-ZK-M2-35-20	35	20	5.8	7.5kW-4	1450
56	65UHB-ZK-MH	65UHB-ZK-MH-10-40	10	40	2.92	4kW-4	1450	65×50	400
57		65UHB-ZK-MH-20-35	20	35	4.45	5.5kW-4	1450
58		65UHB-ZK-MH-20-40	20	40	5.66	7.5kW-4	1450
59		65UHB-ZK-MH-30-35	30	35	6.65	7.5kW-4	1450
60		65UHB-ZK-MH-30-40	30	40	7.89	11kW-4	1450
61	80UHB-ZK	80UHB-ZK-17.5-11	17.5	11	1.5	2.2kW-4	1450	80×65	270
62		80UHB-ZK-22.5-12.5	22.5	12.5	2.3	3kW-4	1450
63		80UHB-ZK-35-45	35	45	10.8	11kW-2	2900
64		80UHB-ZK-40-20	40	20	5.8	7.5kW-2	2900
65		80UHB-ZK-45-18	45	18	6.1	7.5kW-2	2900
66		80UHB-ZK-45-35	45	35	10.1	11kW-2	2900
67		80UHB-ZK-45-50	45	50	14.8	15kW-2	2900
68		80UHB-ZK-45-60	45	60	18.3	22kW-2	2900
69		80UHB-ZK-50-15	50	15	5.6	7.5kW-2	2900
70		80UHB-ZK-50-30	50	30	10.2	11kW-2	2900
71		80UHB-ZK-55-40	55	40	15.8	18.5kW-2	2900
72		80UHB-ZK-60-30	60	30	12.6	15kW-2	2900
73	80UHB-ZK-II	80UHB-ZK-II-30-25	30	25	4.5	7.5kW-4	1450	80×65	400
74		80UHB-ZK-II-30-36	30	36	6.5	11kW-4	1450
75		80UHB-ZK-II-40-25	40	25	6.5	11kW-4	1450
76		80UHB-ZK-II-45-32	45	32	8.7	11kW-4	1450
77		80UHB-ZK-II-50-30	50	30	9.1	11kW-4	1450
78		80UHB-ZK-II-60-30	60	30	10.8	15kW-4	1450
79		80UHB-ZK-M-20-50	20	50	14.4	18.5kW-4	1450
80	80UHB-ZK-M	80UHB-ZK-M-30-50	30	50	15.3	18.5kW-4	1450	80×65	750
81		80UHB-ZK-M-30-60	30	60	17.6	22kW-4	1450
82		80UHB-ZK-M-40-40	40	40	14.8	18.5kW-4	1450
83		80UHB-ZK-M-40-50	40	50	17.9	22kW-4	1450
84		80UHB-ZK-M-40-60	40	60	24.3	30kW-4	1450
85		80UHB-ZK-M-50-56	50	56	23.2	30kW-4	1450
86		80UHB-ZK-M-60-55	60	55	25.2	30kW-4	1450
87	100UHB-ZK	100UHB-ZK-50-11	50	11	4.2	5.5kW-4	1450	100×80	370
88		100UHB-ZK-50-50	50	50	17.5	18.5kW-2	2900
89		100UHB-ZK-50-58	50	58	21	22kW-2	2900
90		100UHB-ZK-60-30	60	30	13.8	15kW-2	2900
91		100UHB-ZK-60-40	60	40	16.8	18.5kW-2	2900
92		100UHB-ZK-60-50	60	50	21.5	30kW-2	2900
93		100UHB-ZK-70-45	70	45	23.5	30kW-2	2900
94		100UHB-ZK-80-15	80	15	10.2	11kW-2	2900
95	100UHB-ZK	100UHB-ZK-80-30	80	30	17.5	22kW-2	2900	100×80	370
96		100UHB-ZK-80-35	80	35	17.8	22kW-2	2900
97		100UHB-ZK-80-50	80	50	27	30kW-2	2900
98		100UHB-ZK-100-20	100	20	11	15kW-2	2900
99		100UHB-ZK-100-25	100	25	17.9	22kW-2	2900
100		100UHB-ZK-100-27	100	27	18.4	22kW-2	2900
101		100UHB-ZK-100-30	100	30	17.2	22kW-2	2900
102		100UHB-ZK-100-40	100	40	21.8	30kW-2	2900
103		100UHB-ZK-100-45	100	45	28	30kW-2	2900
104		100UHB-ZK-120-15	120	15	17.1	18.5kW-2	2900
105		100UHB-ZK-120-40	120	40	28.5	30kW-2	2900
106		100UHB-ZK-140-10	140	10	16.4	18.5kW-2	2900
107		100UHB-ZK-140-15	140	15	16.8	22kW-2	2900
108		100UHB-ZK-145-28	145	28	29.5	37kW-2	2900
109	100UHB-ZK-AH	100UHB-ZK-AH-40-70	40	70	19.5	22kW-2	2900	100×80	480
110		100UHB-ZK-AH-40-75	40	75	28	30kW-2	2900
111		100UHB-ZK-AH-50-70	50	70	30	37kW-2	2900
112		100UHB-ZK-AH-50-80	50	80	32.5	37kW-2	2900
113		100UHB-ZK-AH-60-70	60	70	28.6	37kW-2	2900
114		100UHB-ZK-AH-60-80	60	80	33.6	37kW-2	2900
115		100UHB-ZK-AH-80-60	80	60	35.4	37kW-2	2900
116	100UHB-ZK-II	100UHB-ZK-II-40-36	40	36	9.8	11KW-4	1450	100×80	480
117		100UHB-ZK-II-50-35	50	35	10.5	15KW-4	1450
118		100UHB-ZK-II-60-35	60	35	12.3	15kW-4	1450
119		100UHB-ZK-II-70-30	70	30	12.1	15kW-4	1450
120		100UHB-ZK-II-80-30	80	30	18.7	22kW-4	1450
121	100UHB-ZK-M	100UHB-ZK-M-50-70	50	70	31.4	37kW-4	1450	100×80	950
122		100UHB-ZK-M-60-65	60	65	33.6	37kW-4	1450
123		100UHB-ZK-M-60-70	60	70	35.9	37kW-4	1450
124		100UHB-ZK-M-80-35	80	35	19.3	22kW-4	1450
125		100UHB-ZK-M-80-40	80	40	22.3	30kW-4	1450
126		100UHB-ZK-M-80-50	80	50	29.3	37kW-4	1450
127		100UHB-ZK-M-80-60	80	60	35.9	37kW-4	1450
128		100UHB-ZK-M-80-65	80	65	40.3	45kW-4	1450
129		100UHB-ZK-M-100-57	100	57	37.9	45kW-4	1450
130		100UHB-ZK-M-100-65	100	65	48.9	55kW-4	1450
131		100UHB-ZK-M-120-50	120	50	39.9	45kW-4	1450
132		100UHB-ZK-M-120-60	120	60	51.5	55kW-4	1450
133	125UHB-ZK	125UHB-ZK-80-15	80	15	10.2	11kW-4	1450	125×100	480
134		125UHB-ZK-100-40	100	40	28.8	30kW-2	2900
135		125UHB-ZK-120-20	120	20	17.2	18.5kW-2	2900
136		125UHB-ZK-120-32	120	32	26.8	30kW-2	2900
137		125UHB-ZK-120-35	120	35	29.4	30kW-2	2900
138		125UHB-ZK-140-18	140	18	21	22kW-2	2900
139		125UHB-ZK-140-25	140	25	25	30kW-2	2900
140		125UHB-ZK-140-28	140	28	27.6	30kW-2	2900
141		125UHB-ZK-150-15	150	15	21.5	22kW-2	2900
142		125UHB-ZK-160-24	160	24	28.1	30kW-2	2900
143	125UHB-ZK-II	125UHB-ZK-II-80-32	80	32	16.1	18.5kW-4	1450	125×100	560
144		125UHB-ZK-II-90-30	90	30	17.1	18.5kW-4	1450
145		100UHB-ZK-II-100-25	100	25	18.9	22kW-4	1450
146		100UHB-ZK-II-100-30	100	30	18.9	22kW-4	1450
147		125UHB-ZK-II-100-35	100	35	18.3	22kW-4	1450
148		125UHB-ZK-II-110-33	110	33	19	22kW-4	1450
149		100UHB-ZK-II-120-25	120	25	18.9	22kW-4	1450
150		125UHB-ZK-II-120-30	120	30	19.1	22kW-4	1450
151		125UHB-ZK-II-140-26	140	26	19.5	22kW-4	1450
152	125UHB-ZK-M	125UHB-ZK-M-80-15	80	15	10.2	11kW-6	980	125×100	950
153		125UHB-ZK-M-100-40	100	40	28.8	30kW-4	1450
154		125UHB-ZK-M-100-50	100	50	33.2	37kW-4	1450
155		125UHB-ZK-M-100-60	100	60	40.5	45kW-4	1450
156		125UHB-ZK-M-100-65	100	65	47.6	55kW-4	1450
157		125UHB-ZK-M-120-32	120	32	26.8	30kW-4	1450
158		125UHB-ZK-M-120-35	120	35	29.4	30kW-4	1450
159		125UHB-ZK-M-120-40	120	40	32.1	37kW-4	1450
160		125UHB-ZK-M-120-50	120	50	38.5	45kW-4	1450
161		125UHB-ZK-M-120-60	120	60	49.2	55kW-4	1450
162		125UHB-ZK-M-140-25	140	25	25	30kW-4	1450
163		125UHB-ZK-M-140-28	140	28	27.6	30kW-4	1450
164		125UHB-ZK-M-140-56	140	56	46.9	55kW-4	1450
165		125UHB-ZK-M-150-56	150	56	50.3	55kW-4	1450
166		125UHB-ZK-M-180-40	180	40	48.5	55kW-4	1450
167	150UHB-ZK	150UHB-ZK-80-11	80	11	8.9	11kW-6	980	150×125	1000
168		150UHB-ZK-101-18	101	18	12.8	15kW-6	980
169		150UHB-ZK-120-25	120	25	24.5	30kW-4	1450
170		150UHB-ZK-120-40	120	40	33.6	37kW-4	1450
171		150UHB-ZK-138-8	138	8	10.5	11kW-6	980
172		150UHB-ZK-148-11	148	11	13.6	15kW-6	980
173		150UHB-ZK-150-20	150	20	24.5	30kW-4	1450
174		150UHB-ZK-150-40	150	40	42	45kW-4	1450
175		150UHB-ZK-200-20	200	20	19.8	37kW-4	1450
176		150UHB-ZK-200-32	200	32	43.4	45kW-4	1450
177		150UHB-ZK-210-26	210	26	36.4	37kW-4	1450
178		150UHB-ZK-240-24	240	24	35.2	37kW-4	1450
179		150UHB-ZK-250-30	250	30	41.5	45kW-4	1450
180		150UHB-ZK-270-20	270	20	36	37kW-4	1450
181		150UHB-ZK-300-25	300	25	42.3	45kW-4	1450
182	150UHB-ZK-AH	150UHB-ZK-AH-120-70	120	70	45.8	55kW-4	1450	150×125	1200
183		150UHB-ZK-AH-150-70	150	70	58.9	75kW-4	1450
184		150UHB-ZK-AH-180-70	180	70	68.6	75kW-4	1450
185	200UHB-ZK	200UHB-ZK-168-20	168	20	27	30kW-6	980	200×150	1200
186		200UHB-ZK-210-14	210	14	18.4	18.5kW-6	980
187		200UHB-ZK-215-10	215	10	15.6	18.5kW-6	980
188		200UHB-ZK-250-45	250	45	74	75kW-4	1450
189		200UHB-ZK-300-38	300	38	69.5	75kW-4	1450
190		200UHB-ZK-320-24	320	24	37.3	45kW-4	1450
191		200UHB-ZK-320-32	320	32	51.8	55kW-4	1450
192		200UHB-ZK-350-20	350	20	37.1	45kW-4	1450
193		200UHB-ZK-350-28	350	28	45.2	55kW-4	1450
194		200UHB-ZK-350-34	350	34	67.3	75kW-4	1450
195		200UHB-ZK-400-18	400	18	38.3	45kW-4	1450
196		200UHB-ZK-400-25	400	25	70	75kW-4	1450
197		200UHB-ZK-500-12	500	12	38.6	45kW-4	1450
198	200UHB-ZK-AH	200UHB-ZK-AH-200-70	200	70	76.3	90kW-4	1450	200×150	2200
199		200UHB-ZK-AH-280-70	280	70	106.7	110kW-4	1450
200		200UHB-ZK-AH-300-70	300	70	114.3	132kW-4	1450
201		200UHB-ZK-AH-350-70	350	70	133.4	160kW-4	1450
202	250UHB-ZK-L	250UHB-ZK-L-400-30	400	30	70.8	75kW-4	1450	250×200	1300
203	250UHB-ZK-L	250UHB-ZK-L-500-22	500	22	68.4	75kW-4	1450	250×200	1300
204	250UHB-ZK	250UHB-ZK-270-14	270	14	21.5	30kW-6	980	250×200	2200
205		250UHB-ZK-270-20	270	20	31.8	37kW-6	980
206		250UHB-ZK-400-32	400	32	76.8	90kW-4	1450
207		250UHB-ZK-400-45	400	45	108.9	110kW-4	1450
208		250UHB-ZK-500-26	500	26	78.3	90kW-4	1450
209		250UHB-ZK-500-37	500	37	100.7	110kW-4	1450
210		250UHB-ZK-500-45	500	45	123.8	132kW-4	1450
211		250UHB-ZK-600-20	600	20	68.4	75kW-4	1450
212		250UHB-ZK-600-30	600	30	98	110kW-4	1450
213		250UHB-ZK-650-45	650	45	137.8	160kW-4	1450
214	300UHB-ZK-L	300UHB-ZK-L-700-40	700	40	139.2	160kW-4	1450	300×250	2300
215		300UHB-ZK-L-850-35	850	35	133.8	160kW-4	1450
216		300UHB-ZK-L-950-30	950	30	140.3	160kW-4	1450
217		300UHB-ZK-L-1000-28	1000	28	148.7	160kW-4	1450
218	300UHB-ZK	300UHB-ZK-675-15	675	15	47.23	55kW-6	980	300×250	3400
219		300UHB-ZK-675-22.8	675	22.8	72.3	75kW-6	980
220		300UHB-ZK-800-32	800	32	118.5	132kW-6	980
221		300UHB-ZK-850-40	850	40	157.3	160kW-4	1450
222		300UHB-ZK-850-51	850	51	190.3	200kW-4	1450
223		300UHB-ZK-850-55	850	55	218.2	250kW-4	1450
224		300UHB-ZK-860-33	860	33	127.3	132kW-4	1450
225		300UHB-ZK-900-21	900	21	98.2	110kW-6	980
226		300UHB-ZK-960-27.4	960	27.4	122.7	132kW-6	980
227		300UHB-ZK-1000-30	1000	30	137.3	160kW-6	980
228		300UHB-ZK-1000-32	1000	32	149.3	160kW-4	1450
229		300UHB-ZK-1000-50	1000	50	233.4	250kW-4	1450
230		300UHB-ZK-1050-22	1050	22	107.8	110kW-6	980
231		300UHB-ZK-1050-28	1050	28	139.6	160kW-6	980
232		300UHB-ZK-1100-28	1100	28	139.5	160kW-6	980
233		300UHB-ZK-1100-48.8	1100	48.8	242.3	250kW-4	1450
234		300UHB-ZK-1200-30	1200	30	168.9	180kW-4	1450
235	350UHB-ZK	350UHB-ZK-1000-26.5	1000	26.5	100.6	110kW-8	735	350×300	3850
236		350UHB-ZK-1300-24	1300	24	120	132kW-8	735
237		350UHB-ZK-1470-11	1470	11	76.8	90kW-8	735
238		350UHB-ZK-1500-23	1500	23	124	132kW-8	735
239		350UHB-ZK-1600-25	1600	25	186	200kW-6	980
240		350UHB-ZK-1800-20	1800	20	168	180kW-6	980
241		350UHB-ZK-2000-20	2000	20	186	200kW-6	980
242		350UHB-ZK-2000-25	2000	25	223	250kW-6	980
243	400UHB-ZK	400UHB-ZK-1300-40	1300	40	225	250kW-6	980	400×350	4000
244		400UHB-ZK-1400-32	1400	32	220	250kW-6	980
245		400UHB-ZK-1500-38	1500	38	223	250kW-6	980
246		400UHB-ZK-1600-28	1600	28	203	250kW-6	980
247		400UHB-ZK-1800-24	1800	24	196	250kW-6	980
248		400UHB-ZK-1800-34	1800	34	265	280kW-6	980
249		400UHB-ZK-2000-21	2000	21	190	250kW-6	980
250		400UHB-ZK-2000-31	2000	31	268	280kW-6	980
251		400UHB-ZK-2200-27	2200	29	269	315kW-6	980
252		400UHB-ZK-2300-18	2300	18	187	250kW-6	980
253		400UHB-ZK-2500-23	2500	23	270	315kW-6	980
254	500UHB-ZK	500UHB-ZK-1465-28	1465	28	195	220kW-8	735	500×450	5000
255		500UHB-ZK-1800-26	1800	26	220	250kW-8	735
256		500UHB-ZK-2000-25	2000	25	235	280kW-8	735
257		500UHB-ZK-2000-55	2000	55	443	450kW-6	980
258		500UHB-ZK-2300-24	2300	24	240	280kW-8	735
259		500UHB-ZK-2300-53	2300	53	482	500kW-6	980
260		500UHB-ZK-2500-22	2500	22	252	280kW-8	735
261		500UHB-ZK-2500-32	2500	32	306	350kW-8	735
262		500UHB-ZK-2500-50	2500	50	486	500kW-6	980
263		500UHB-ZK-2600-44	2600	44	488	500kW-6	980
264		500UHB-ZK-2800-20	2800	20	280	315kW-8	735
265		500UHB-ZK-2800-30	2800	30	300	350kW-8	735
266		500UHB-ZK-3000-25	3000	25	329	350kW-8	735
267		500UHB-ZK-3300-22	3300	22	320	350kW-8	735
268		500UHB-ZK-3500-21	3500	21	323	350kW-8	735
269		500UHB-ZK-3600-20	3600	20	316	350kW-8	735
270		500UHB-ZK-3700-18.5	3700	18.5	307	350kW-8	735
271		500UHB-ZK-3800-18	3800	18	301	350kW-8	735
272		500UHB-ZK-3900-17.5	3900	17.5	300	350kW-8	735

型号	配套电机	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	h	s×n
32UHB-ZK	0.75~1.1kW-2,0.75kW-4	260	260	315	78	160	150	100	335	100	210	115	780	25	16×4
32UHB-ZK	1.5~2.2kW-2	260	260	315	78	165	150	100	335	100	210	115	825	25	16×4
40UHB-ZK	2.2kW-2	260	260	315	86	165	165	100	335	100	230	120	845	25	18×4
40UHB-ZK	3kW-2	260	260	315	86	170	165	120	335	120	245	120	900	25	18×4
50UHB-ZK	1.1kW-4	320	320	380	95	210	180	160	400	160	270	125	960	25	18×4
	4kW-2	320	320	380	95	210	180	160	400	160	270	125	1020	25	18×4
	5.5~7.5kW-2	320	320	380	95	210	180	160	400	160	270	125	1060	25	18×4
65UHB-ZK	1.1kW-4	320	320	380	105	210	190	160	400	160	270	125	1000	25	18×4
	5.5~7.5kW-2	320	320	380	105	210	190	160	400	160	270	125	1060	25	18×4
	11kW-2	320	370	435	105	225	190	165	525	165	280	125	1220	35	25×4
65UHB-ZK-H	2.2kW-4	320	320	380	123	210	205	160	400	160	280	135	1025	25	18×4
	5.5~7.5kW-2	320	320	380	123	210	205	160	400	160	280	135	1070	25	18×4
	11~15kW-2	320	370	435	123	225	205	165	525	165	280	135	1215	35	25×4
65UHB-ZK-M2	3kW-4	320	320	380	166	208	228	160	400	160	278	134	1010	25	20×4
	4kW-4	320	320	380	166	208	228	160	400	160	278	134	1030	25	20×4
	5.5~7.5kW-4	320	320	380	166	208	228	160	400	160	278	134	1120	25	20×4
65UHB-ZK-MH	4kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	5.5kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	7.5kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	11kW-4	410	460	530	205	280	400	190	705	190	310	135	1375	35	20×4
80UHB-ZK	2.2~3kW-4	320	320	380	125	210	220	160	400	160	260	135	1010	25	20×4
	7.5kW-2	320	320	380	125	210	220	160	400	160	260	135	1110	25	20×4
	11~15kW-2	320	370	435	125	225	220	165	525	165	270	135	1200	25	25×4
	18.5kW-2	320	370	435	125	225	220	165	570	165	270	135	1280	25	25×4
	22kW-2	395	485	555	125	285	220	210	670	210	235	140	1320	40	25×4
100UHB-ZK	5.5kW-4	410	460	530	130	280	230	190	705	190	305	135	1300	35	25×4
	11~15kW-2	410	460	530	130	280	230	190	705	190	305	135	1400	35	25×4
	18.5kW-2	410	460	530	130	280	230	190	705	190	305	135	1420	35	25×4
	22kW-2	410	460	530	130	280	230	190	705	190	305	135	1440	35	25×4
	30~37kW-2	395	485	555	130	305	230	210	670	210	335	135	1520	40	25×4
100UHB-ZK-AH	22kW-2	410	460	530	127	280	210	190	705	190	315	150	1465	35	25×4
100UHB-ZK-AH	30~37kW-2	395	485	555	127	305	210	210	670	210	340	150	1540	40	25×4
125UHB-ZK	11kW-4	410	460	530	131	280	210	190	705	190	315	155	1445	40	30×4
	18.5kW-2	410	460	530	131	280	210	190	705	190	315	155	1485	35	30×4
	22kW-2	410	460	530	131	280	210	190	705	190	315	155	1500	35	30×4
	30kW-2	395	485	555	131	305	210	210	670	210	345	155	1560	40	30×4

型号	配套电机	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	L7	h	s×n
80UHB-ZK-II	7.5kW-4	425	365	495	187	300	365	200	600	200	355	135	0	1420	25	30×4
	11kW-4	460	460	530	187	300	365	210	800	210	315	135	0	1470	25	30×4
	15kW-4	460	460	530	187	300	365	210	800	210	315	135	0	1525	25	30×4
80UHB-ZK-M	18.5~22kW-4	510	510	580	240	370	450	250	850	190	350	155	150	1840	20	30×4
80UHB-ZK-M	30kW-4	510	510	580	240	370	450	250	850	190	350	155	150	1890	20	30×4
100UHB-ZK-II	11kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1465	25	30×4
	15kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1520	25	30×4
	22kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1570	25	30×4
100UHB-ZK-M	22kW-4	510	510	580	250	370	460	250	850	190	350	155	150	1810	20	30×4
	30kW-4	510	510	580	250	370	460	250	850	190	350	155	150	1865	20	30×4
	37~45kW-4	510	610	700	250	370	460	250	935	250	390	155	150	1950	45	30×4
	55kW-4	510	630	745	250	390	460	245	1000	245	390	155	150	2035	55	30×4
125UHB-ZK-II	5.5~7.5kW-4	425	365	495	200	310	390	200	600	200	355	135	0	1275	25	30×4
	18.5kW-4	460	460	530	200	300	390	210	800	210	325	150	0	1530	25	30×4
	22kW-4	460	460	530	200	300	390	210	800	210	325	150	0	1570	25	30×4
125UHB-ZK-M	11kW-6	510	510	580	240	370	460	250	850	190	390	170	150	1840	20	30×4
	30kW-4	510	510	580	240	370	460	250	850	190	390	170	150	1890	20	30×4
	37~45kW-4	510	610	700	240	370	460	250	935	250	375	170	150	1980	45	25×4
	55kW-4	510	630	745	240	390	460	245	1000	245	405	170	150	2070	55	30×4
150UHB-ZK	11kW-6	510	510	580	223	370	470	250	850	190	350	180	150	1800	20	30x4
	15kW-6,22kW-4	510	510	580	223	370	470	250	850	190	350	180	150	1860	20	30x4
	30kW-4	510	510	580	223	370	470	250	850	190	350	180	150	1900	20	30x4
	37kW-4	510	610	700	223	370	470	250	935	250	350	180	150	1950	45	30×4
	45kW-4	510	610	700	223	370	470	250	935	250	350	180	150	2000	45	30×4
150UHB-ZK-AH	55kW-4	510	630	745	272	390	500	245	1000	245	360	210	150	2100	45	30×4
150UHB-ZK-AH	75kW-4	510	660	745	272	390	500	245	1000	345	360	210	150	2185	55	30×4
200UHB-ZK	18.5kW-6	510	510	580	235	370	480	250	850	190	380	190	150	1915	20	30×4
	30kW-6,45kW-4	510	610	700	235	370	480	250	935	250	360	190	150	2000	45	30×4
	55kW-4	510	630	745	235	390	480	245	1000	245	360	190	150	2075	55	30×4
	75kW-4	510	660	745	235	390	480	245	1000	345	360	190	150	2140	55	30×4
200UHB-ZK-AH	90kW-4	770	770	850	310	655	540	570	1200	390	430	245	150	2590	25	30×4
	110kW-4	770	770	850	310	655	540	570	1200	530	430	245	150	2730	25	30×4
	132~160kW-4	770	770	840	310	655	540	570	1200	530	430	190	150	2860	25	30×4
250UHB-ZK-L	75kW-4	510	660	750	235	390	470	245	1000	345	360	245	150	2170	20	30×4
250UHB-ZK	30kW-6	770	770	850	310	655	510	570	1200	390	450	220	150	2450	25	30×4
	37kW-6	770	770	850	310	655	510	570	1200	390	450	220	150	2480	25	30×4
	75kW-4	770	770	850	310	655	510	570	1200	390	450	220	150	2550	25	30×4
	90kW- 4	770	770	850	310	655	510	570	1200	390	450	220	150	2580	25	30×4
	110kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2715	25	30×4
	132~160kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2850	25	30×4
300UHB-ZK-L	160kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2940	25	30×4
300UHB-ZK	55kW-6	880	880	960	390	755	570	295	850×2	410	170	235	150	2710	25	35×6
	75kW-6	880	880	960	390	755	570	295	850×2	410	170	235	150	2730	25	35×6
	132kW-4	880	880	960	390	755	570	295	850×2	410	170	235	150	2775	25	35×6
	110~132kW-6 160~200kW-4	880	880	960	390	755	570	295	850×2	410	170	235	150	2825	25	35×6
	160kW-6,250kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	3015	25	35×6
350UHB-ZK-L	200kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	2870	25	35×6
350UHB-ZK-L	250kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	3060	25	35×6
350UHB-ZK	90~110kW-8	930	930	1080	425	815	740	440	1000×2	510	305	275	250	3390	25	35x6
	132kW-8	930	930	1080	425	815	740	440	1000×2	620	305	275	250	3620	25	35x6
	180~220kW-6	930	930	1080	425	815	740	440	1000×2	620	305	275	250	3620	25	35x6
	250kW-6	930	930	1080	425	815	740	440	1000×2	620	305	275	250	3690	25	35x6
500UHB-ZK	220~400kW-8	1240	1240	1380	475	935	810	675	1000×3	1100	495	330	250	5655	30	35x8
500UHB-ZK	500kW-6	1240	1240	1380	475	935	810	675	1000×3	1100	495	330	250	5655	30	35x8

型号	功率	A	B	C	H1	H2	L1	L2	L3	L4	L5	L6	L7	h	sxn
300UHB-ZK-S	55kW-6	820	820	940	800	815	530	1000×2	300	336	272	150	3105	30	35×6
	75~132kW-6,160~200kW-4	820	820	940	800	815	530	1000×2	500	336	272	150	3340	30	35×6
	250kW-4,160kW-6	820	820	940	800	815	530	1000×2	500	336	272	150	3570	30	35×6
350UHB-ZK-S	90~110kW-8	950	950	1070	950	910	500	1150×2	500	290	303	200	3690	30	35×6
350UHB-ZK-S	180kW-8,180~250kW-6	950	950	1070	950	910	500	1150×2	550	290	303	200	3920	30	35×6
400UHB-ZK-S	250kW-6	950	950	1070	950	935	500	1150×2	550	300	293	200	3920	30	35×6
400UHB-ZK-S	280~315kW-6	950	950	1070	950	935	400	1000×3	400	200	293	200	4380	30	35×8
500UHB-ZK-S	220kW-8	1090	1090	1210	1120	1155	500	1100×4	500	261	336	250	4875	30	35×8
500UHB-ZK-S	250~350kW-8,500kW-6	1090	1090	1210	1120	1155	750	1100×4	750	511	336	250	5225	30	35×8
